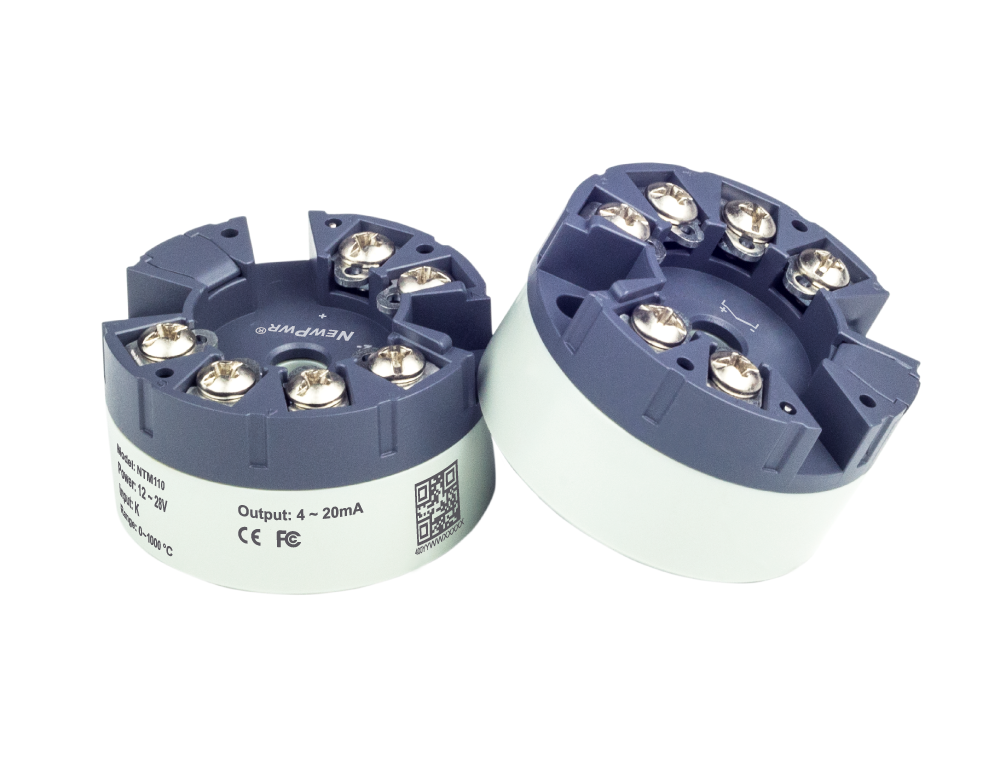

NTM110

温度变送？？，输入热电偶、、毫伏信号，经数字线性化处置隔离转换为4~20mA输出，在输出回路上截取能量为工作电源。

输出（具体型号见型谱）

通道

供电

HART

SIL

液晶显示

防爆

分享
NTM110

【主题技术】




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 12 ~ 28 V DC 回路供电
输入
输入信号 热电偶、、毫伏
引线电阻 < 50Ω
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ [(U-12)/0.022] Ω；；；U为回路供电电压
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
K -270 ℃ ~ +1372 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S
E -100 ℃ ~ +1000 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S
J -100 ℃ ~ +1200 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S
T -20 ℃ ~ +400 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S
N -200 ℃ ~ +1300 ℃ ＜300 ℃，±0.3 ℃ ≥300 ℃，±0.1 %F.S
S -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S
R -50 ℃ ~ +1768 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S
B +400 ℃ ~ +1820 ℃ ＜500 ℃，±0.5 ℃ ≥500 ℃，±0.1 %F.S.
毫伏信号 -10 mV ~ 120 mV ＜10 mV，0.01 mV ≥10 mV，±0.1 %F.S.
温度漂移 0.01 %F.S./°C
根基参数
赔偿精度 1 ℃ (赔偿领域： ：-40 ℃ ~ +85 ℃)
响应功夫 约1s达到最终值的90%
EMC个性
电磁兼容 IEC 61326-1
介电强度 ≥ 1500 V AC (输入/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出之间)
工作环境
工作温度 -40 ℃ ~ +85 ℃
贮存温度 -40 ℃ ~ +85 ℃
机械个性
衔接方式 螺钉衔接
螺丝端子力矩 0.5 Nm
规格尺寸 ? 44 × 25.5 mm
导线规格 0.2~1.5 mm2
认证信息
产品认证 CE
