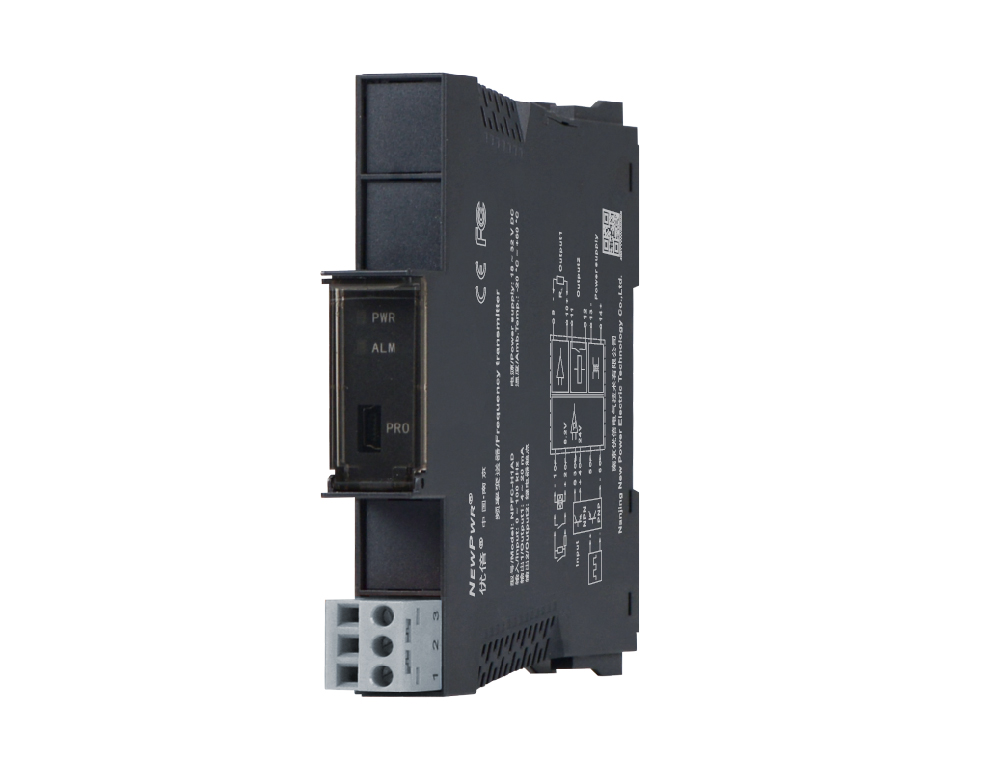

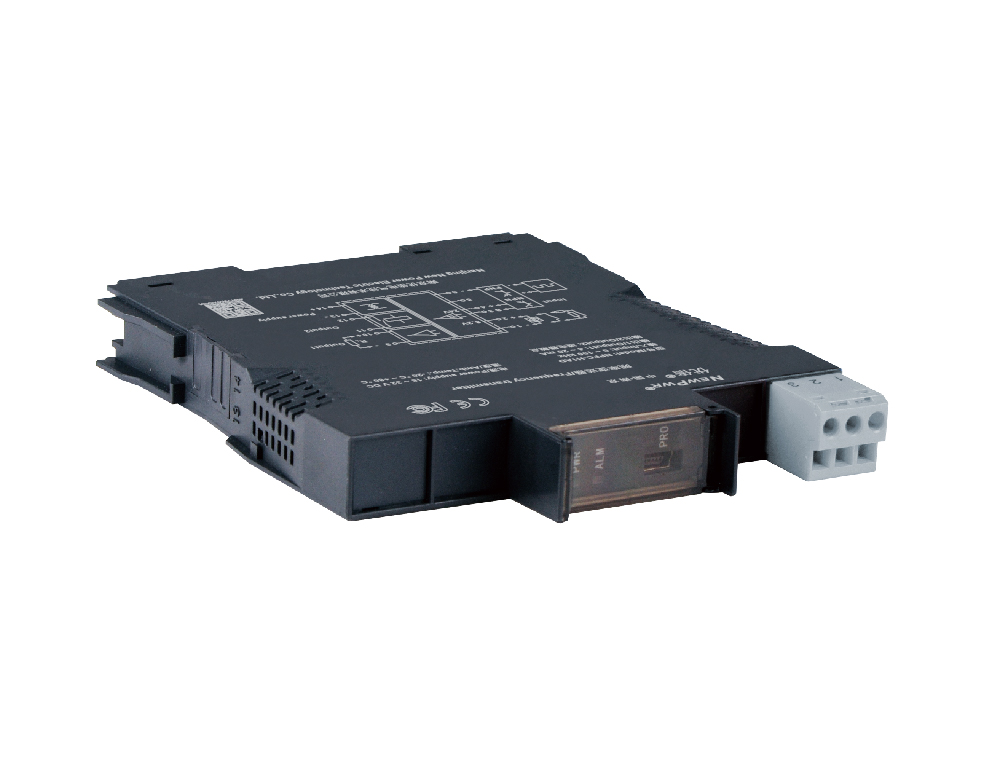

NPFC-H1AD

频率变送器，，输入频率信号、、NAMUR型靠近开关频率信号、、三线制晶体管频率信号，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，具体型号见型谱)。！！Ｋ庇涤1路报警设定职能，，用户可组态报警方式与报警值。！！８貌肥淙、、输出和电源三端隔离，，拥有在线故障自诊断职能，，能够通过PC端或手持编程器对频率脉冲信号的丈量量程以及信号故障时输出模式进行组态。！！
分享
NPFC-H1AD

【主题技术】


【装置与拆卸】





隔离器装置                                                        隔离器拆卸







底板装置                                                          底板拆卸



【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 频率信号输入，，最高允许输入电压：30V，，最小输入电平：2 V，，频率领域：0 ~ 100 kHz；；三线制PNP或NPN输入，，传感器配电：12 V或24 V，，电流：≤ 20 mA，，频率领域：0 ~ 10 kHz；；干接点或NAMUR开关输入，，配电电压：约8.2 V，，短路电流：约8 mA，，频率领域：0 ~ 10 kHz
输出
输出信号 输出1：4 ~ 20 mA；；输出2：继电器触点
允许负载 输出1：RL ≤ 500 Ω ; 输出2：0.5 A/35 V DC
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 ± 0.1 %F.S.
温度漂移 1 μA/℃
根基参数
响应功夫 ≤ 500 ms
启动延时 0 ~ 99s, 当输出继电器被设定为带欠速报警职能模式时，，仪表上电后在启动延不断间内输出继电器不会因输入信号欠速而产生报警输出信号。！！１ň瞪柚昧煊：0 ~ 9999Hz (高于9999需定制)
工作功耗 1.8 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出之间) ；；≥ 500 V AC (电源/输出之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态描述
故障状态 输入断线，，LED闪动；；输入超量程，，LED长亮。！！Ｊ淙攵舷呋虺砍淌保，输出电流0 ~ 22 mA领域可设置（默认追随输入）
机械个性
衔接方式 螺钉衔接
规格尺寸 宽15.8 mm×高121.6 mm×深104.8 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
