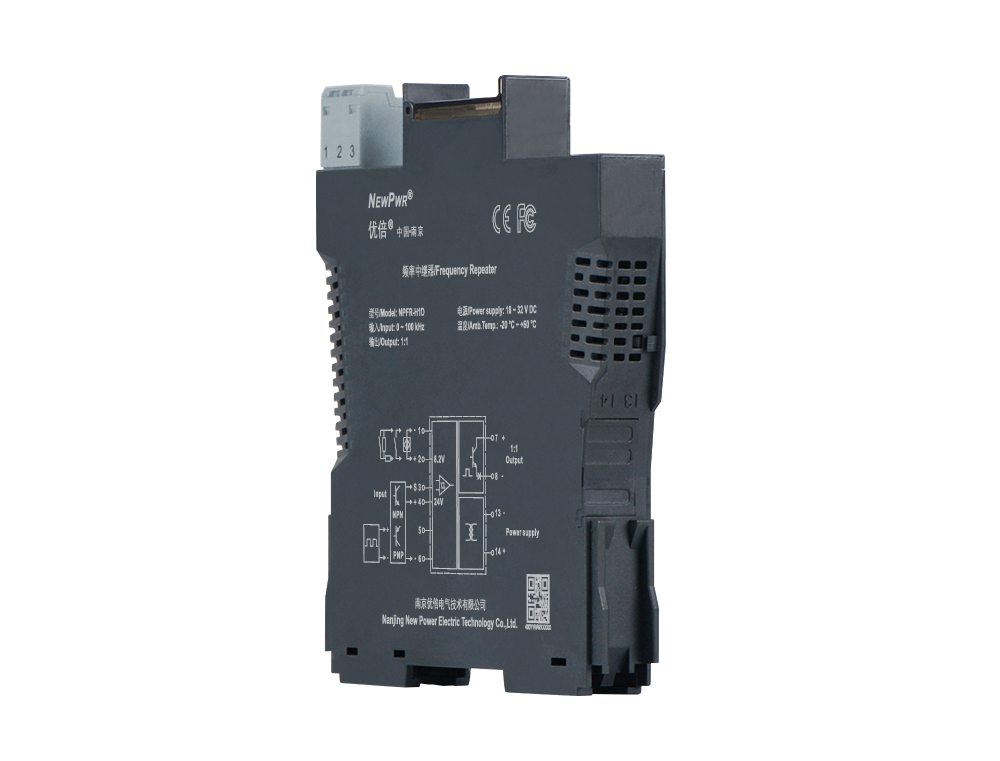

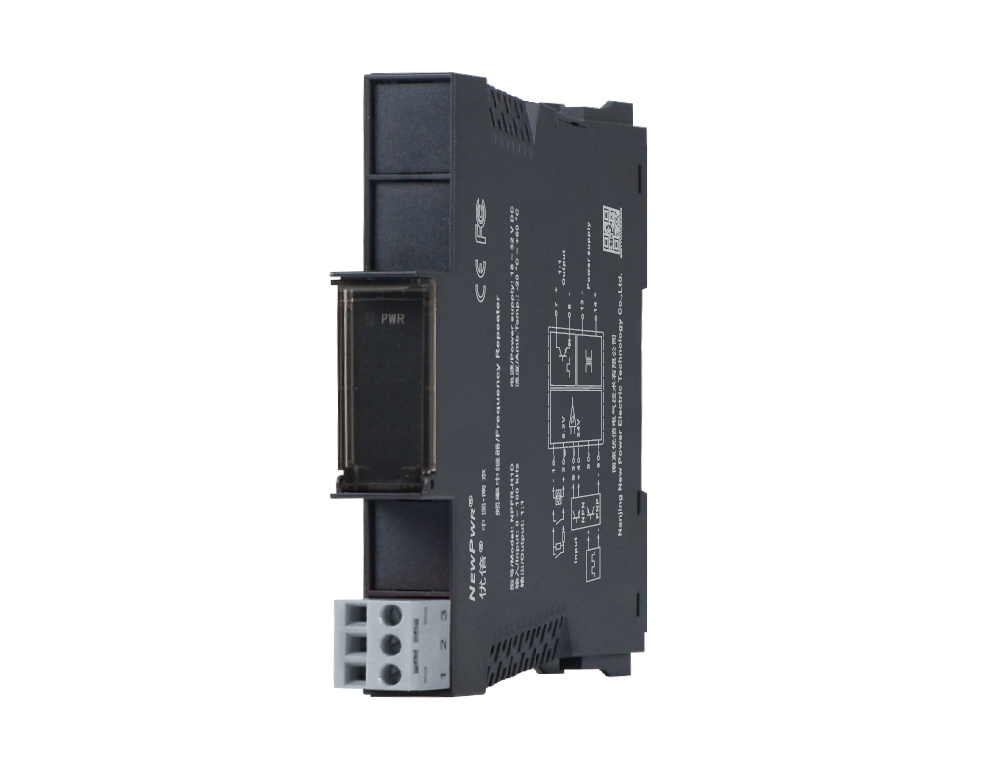

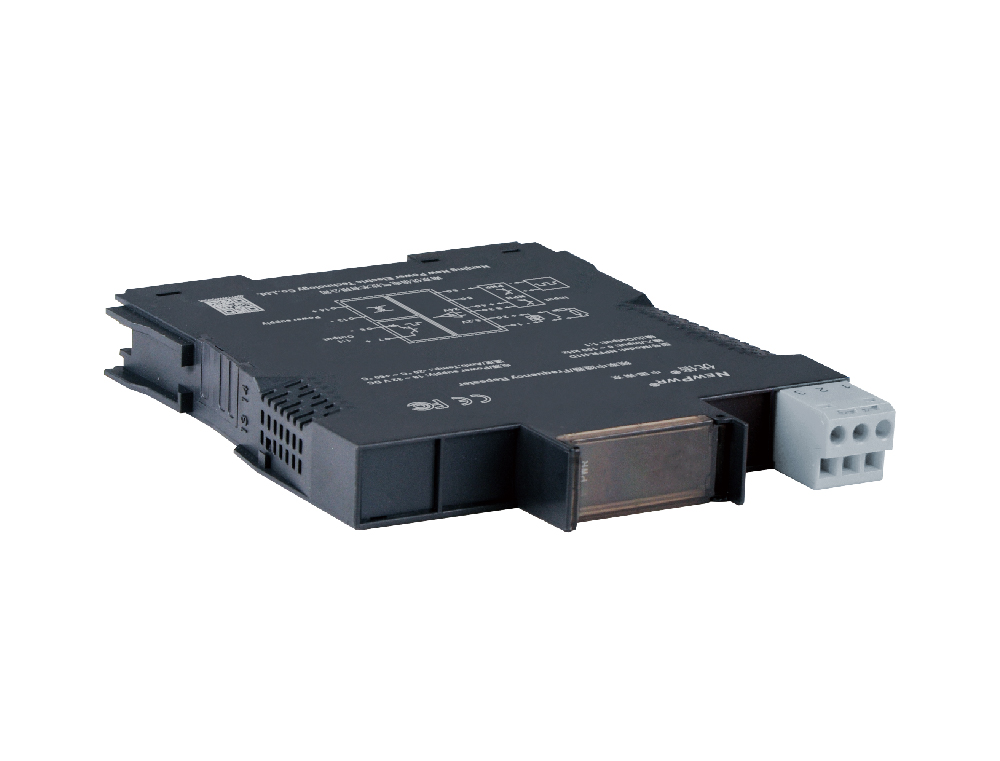

NPFR-H1D
【主题技术】
【装置与拆卸】
隔离器装置 隔离器拆卸

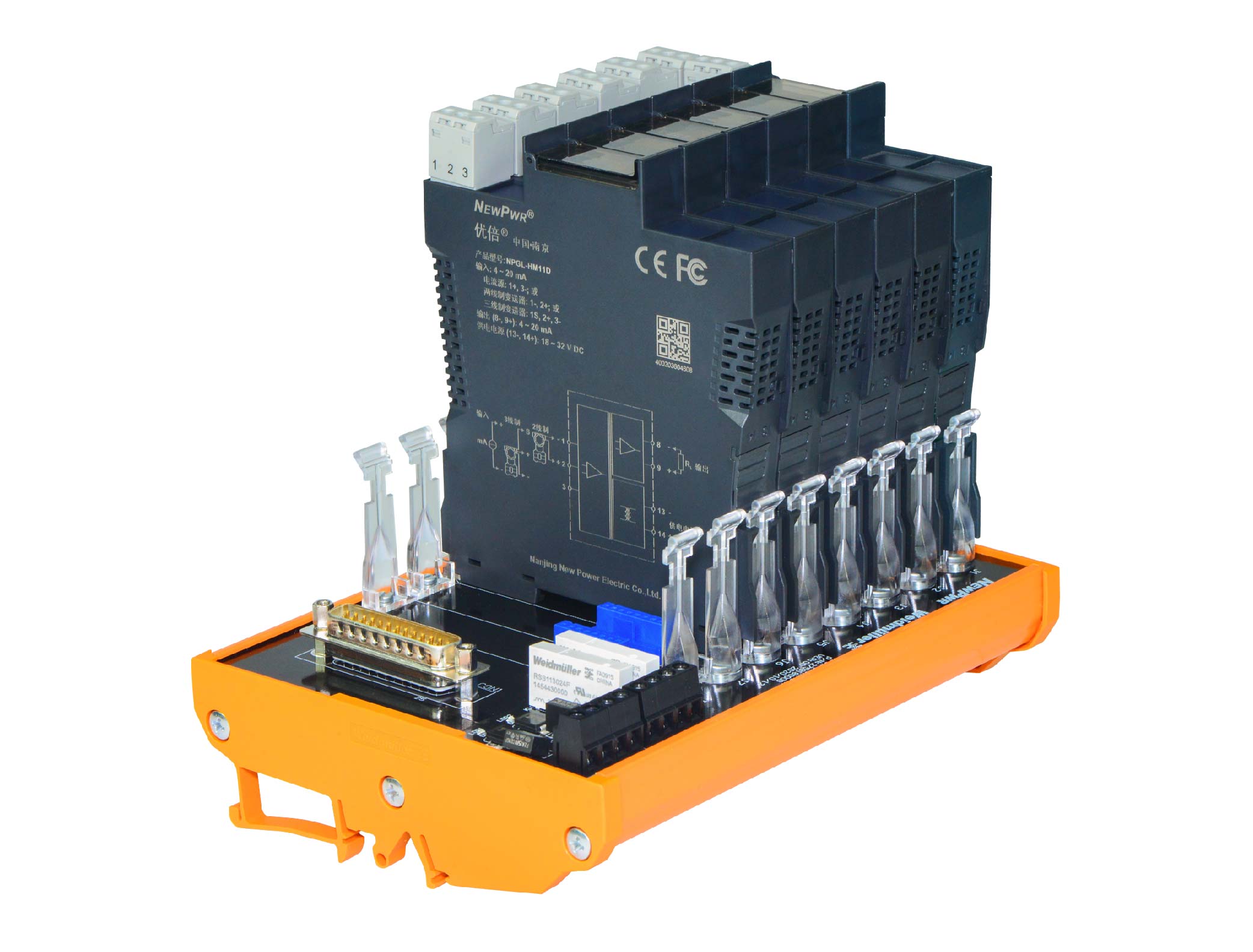

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，，最高允许输入电压：：：30V，，最小输入电平：：：2 V，，频率领域：：：0 ~ 100 kHz；；；三线制PNP或NPN输入，，传感器配电：：：12 V或24 V，，电流：：：≤ 20 mA，，频率领域：：：0 ~ 10 kHz；；；干接点或NAMUR开关输入，，配电电压：：：约8.2 V，，短路电流：：：约8 mA，，频率领域：：：0 ~ 10 kHz |
| 输出信号 | 集电极输出高电平：：：VCC（≤ 30 V），，低电平：：：≤ 2 V，，驱动电流：：：≤ 10 mA；；；发射极输出高电平：：：VCC - 2 V，，低电平：：：≤ 0.5 V，，驱动电流：：：≤ 10 mA；；；逻辑电平输出（默认）高电平：：：18 V ≤ VH ≤ 24 V，，低电平：：：VL ≤ 2 V，，负载电阻：：：≥ 2 kΩ |
| 工作功耗 | 0.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ；；；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
