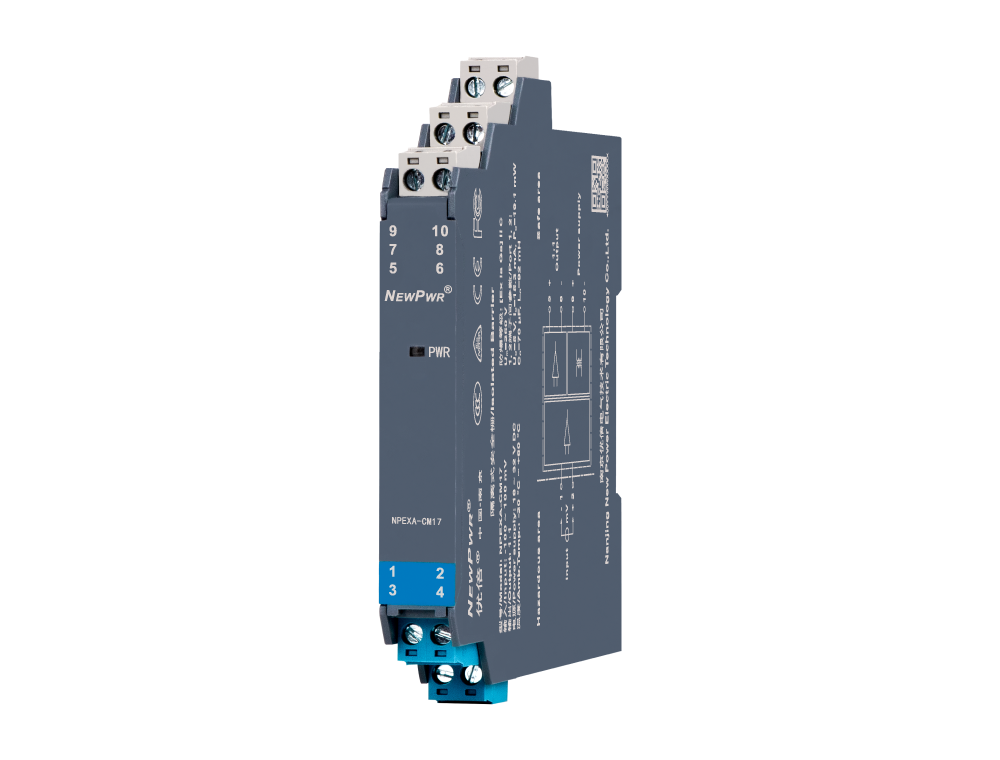

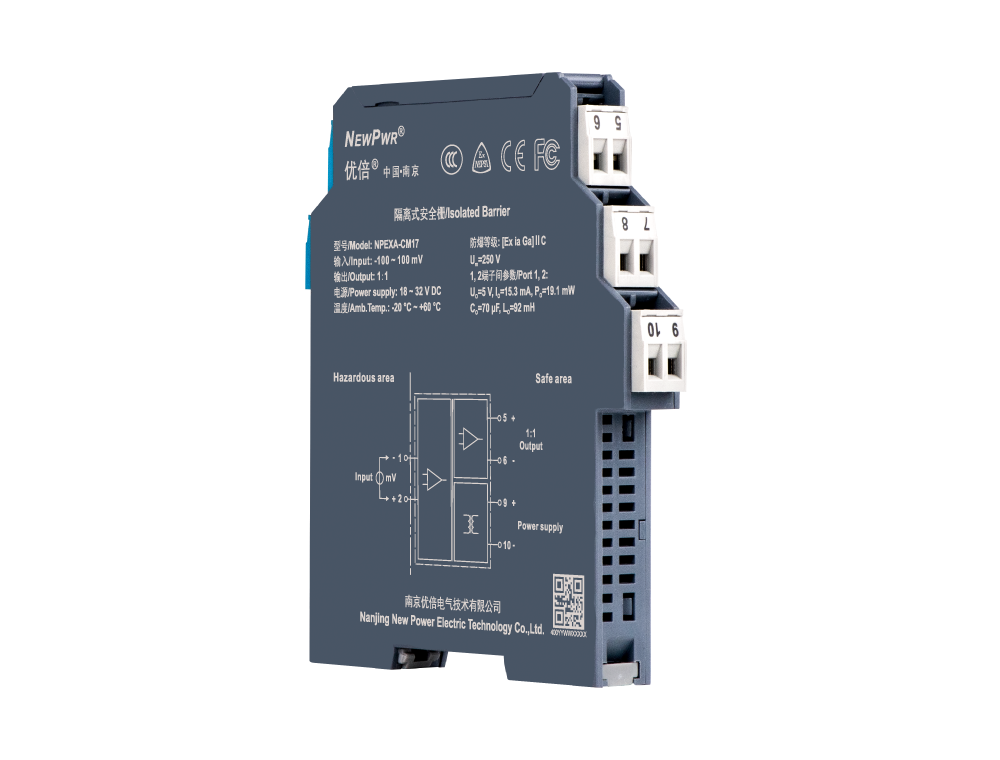

NPEXA-CM17

毫伏输入安全栅，，，将危险区的毫伏信号，，，经隔离输出1:1毫伏信号到安全区。。。该产品必要独立供电，，，输入、输出和电源三端隔离。。。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出（具体型号见型谱）

通道

供电

分享
NPEXA-CM17

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 -100 ~ 100 mV
输入阻抗 ≥ 20 MΩ
输出
输出信号 1 : 1
输出阻抗 55 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.05 %F.S.
温度漂移 0.005 %F.S. /℃
根基参数
响应功夫 ≤ 2 ms
工作功耗 0.4 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，，，可衔接0区、1区、2区；；ⅡA、ⅡB、ⅡC；；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 5 V (1、2端子间)
Io 15.3 mA (1、2端子间)
Po 19.1 mW (1、2端子间)
Co 70 μF (1、2端子间)
Lo 92 mH (1、2端子间)
