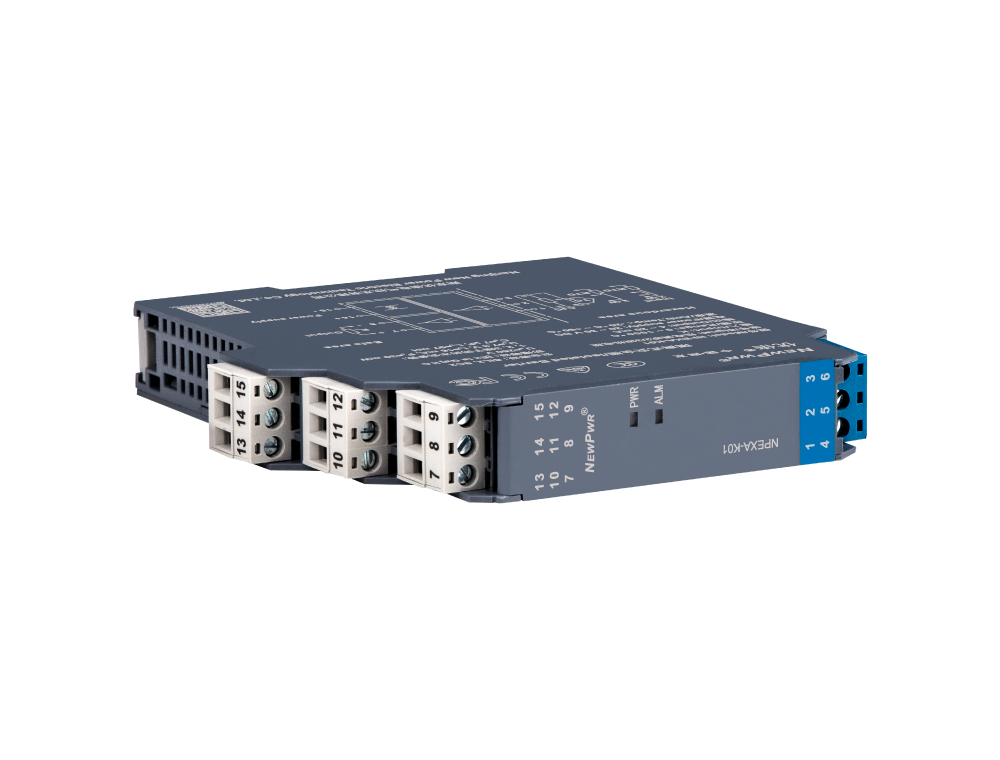

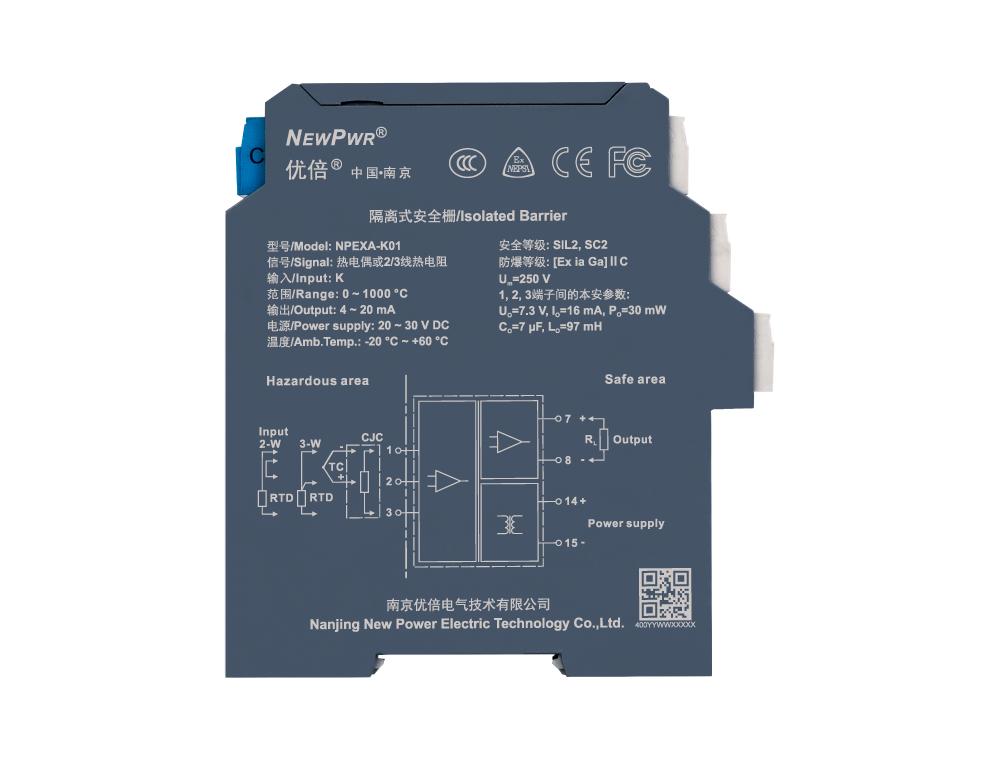

NPEXA-K01

温度型输入安全栅，，，将危险区的热电偶、、、热电阻信号，，，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品，，，具体型号见型谱)，，，外置冷端赔偿端子。。该产品安全等级达到SIL2要求，，，必要独立供电，，，输入、、、输出和电源三端隔离，，，拥有在线故障自诊断职能。。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出（具体型号见型谱）

通道

供电

分享
NPEXA-K01

【主题技术】


【装置与拆卸】






装置                                                                      拆卸


【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 20 ~ 30 V DC
输入
输入信号 K、、、E、、、S、、、B、、、J、、、T、、、R、、、N等热电偶；；Pt100、、、Cu100、、、Cu50热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 500 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
E -100 ℃ ~ +1000 ℃ ＜300 ℃，，，±0.3 ℃ ≥300 ℃，，，±0.1 %F.S.
K -200 ℃ ~ +1372 ℃ ＜300 ℃，，，±0.3 ℃ ≥300 ℃，，，±0.1 %F.S.
J -100 ℃ ~ +1200 ℃ ＜300 ℃，，，±0.3 ℃ ≥300 ℃，，，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，，，±0.3 ℃ ≥300 ℃，，，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，，，±0.5 ℃ ≥500 ℃，，，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，，，±0.5 ℃ ≥500 ℃，，，±0.1 %F.S.
T -20 ℃ ~ +400 ℃ ＜300 ℃，，，±0.3 ℃ ≥300 ℃，，，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，，，±0.5 ℃ ≥500 ℃，，，±0.1 %F.S.
Pt100 -200 ℃ ~ +850 ℃ ＜100 ℃，，，±0.1 ℃ ≥100 ℃，，，±0.1 %F.S.
Cu50 -50 ℃ ~ +150 ℃ ＜100 ℃，，，±0.1 ℃ ≥100 ℃，，，±0.1 %F.S.
Cu100 -50 ℃ ~ +150 ℃ ＜100 ℃，，，±0.1 ℃ ≥100 ℃，，，±0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
赔偿精度 1 ℃ (赔偿领域：：-20 ℃ ~ +60 ℃)
响应功夫 ≤ 800 ms
工作功耗 ≤ 1.1 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ~ +60 ℃
存储温度 -40 ~ +80 ℃
利用场所 装置于安全区，，，可衔接0区、、、1区、、、2区；；ⅡA、、、ⅡB、、、ⅡC；；T4 ~ T6危险区的本安设备
状态描述
安全状态 输出信号小于3.6 mA或大于21.5 mA
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, SIL, CE, FCC, CCC
设备类型 Type B
硬件故障裕度(HFT) 0
安全齐全性等级 SIL2
λS (1 FIT=10-9/h) 191.82 FIT
λDU (1 FIT=10-9/h) 13.15 FIT
λDD (1 FIT=10-9/h) 84.57 FIT
λTOTAL (1 FIT=10-9/h) 288.24 FIT
SFF 94.44%
PFDavg(T1=1Y) 5.76E-05
PFH 1.32E-08 1/h
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 7.3 V (1、、、2、、、3端子间)
Io 16 mA (1、、、2、、、3端子间)
Po 30 mW (1、、、2、、、3端子间)
Co 7 μF (1、、、2、、、3端子间)
Lo 97 mH (1、、、2、、、3端子间)
