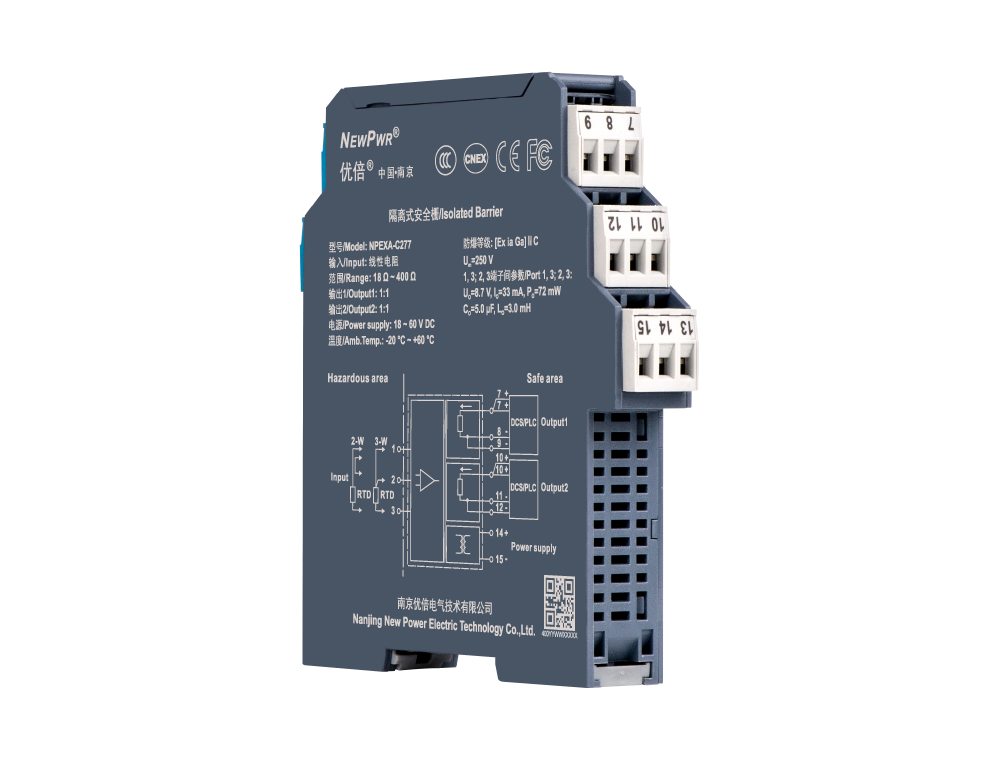

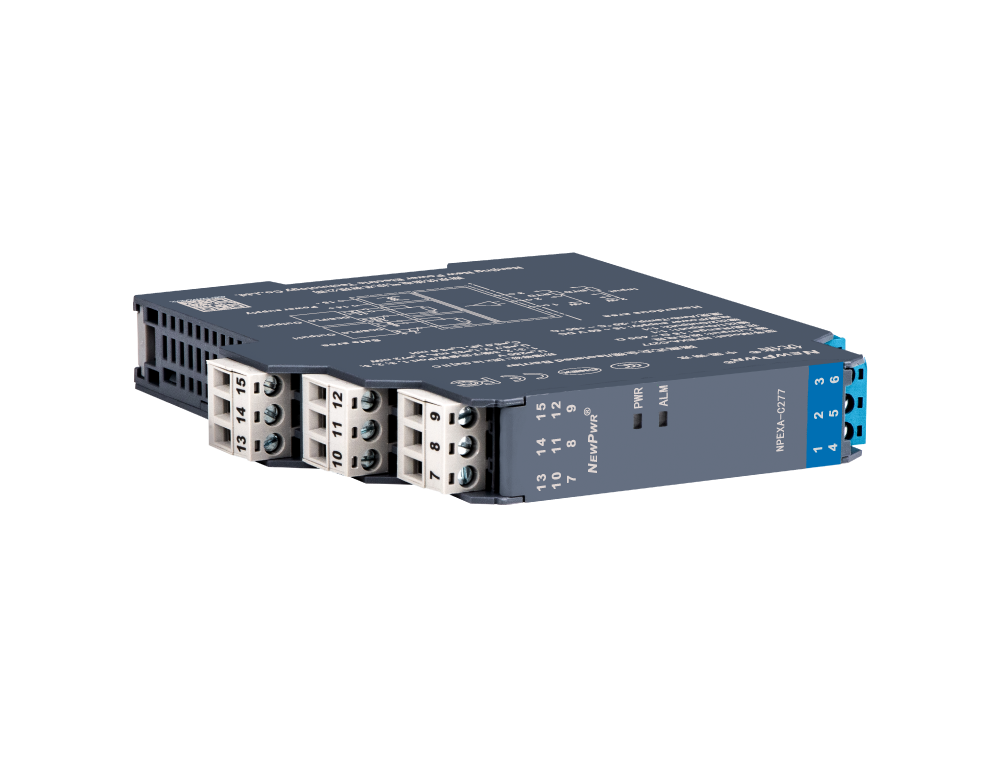

NPEXA-C277

电阻输入安全栅，，，将危险区的电阻信号，，，经隔离输出1：：：1电阻信号到安全区。。。该产品必要独立供电，，，输入、、输出和电源三端隔离，，，拥有在线故障自诊断职能。。。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出（具体型号见型谱）

通道

供电

分享
NPEXA-C277

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 18 ~ 400 Ω
引线电阻 ≤ 20 Ω/线
输出
输出信号 1 : 1
激励电流 0.1 ~ 10 mA
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 激励电流0.5 ~ 10 mA，，，精度±0.1 %F.S.或＜ 0.2 Ω (取最大值)；电阻传输精度随激励电流减小而降落
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 0.4 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，，，可衔接0区、、1区、、2区；ⅡA、、ⅡB、、ⅡC、、ⅢC；T4 ~ T6危险区的本安设备
状态描述
输出状态 在用户不出格指明的情况下，，，无论输入信号出现何种故障状态，，，在满量程领域内输出均追随输入信号变动 (断线之外，，，断线输出约16 Ω)，，，但最大不超出430 Ω
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CNEX, CE, FCC, CCC
防爆等级 [Ex ia Ga]ⅡC、、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 8.7 V (1、、3端子间; 2、、3端子间)
Io 33 mA (1、、3端子间; 2、、3端子间)
Po 72 mW (1、、3端子间; 2、、3端子间)
Co 5 μF (1、、3端子间; 2、、3端子间)
Lo 3 mH (1、、3端子间; 2、、3端子间)
