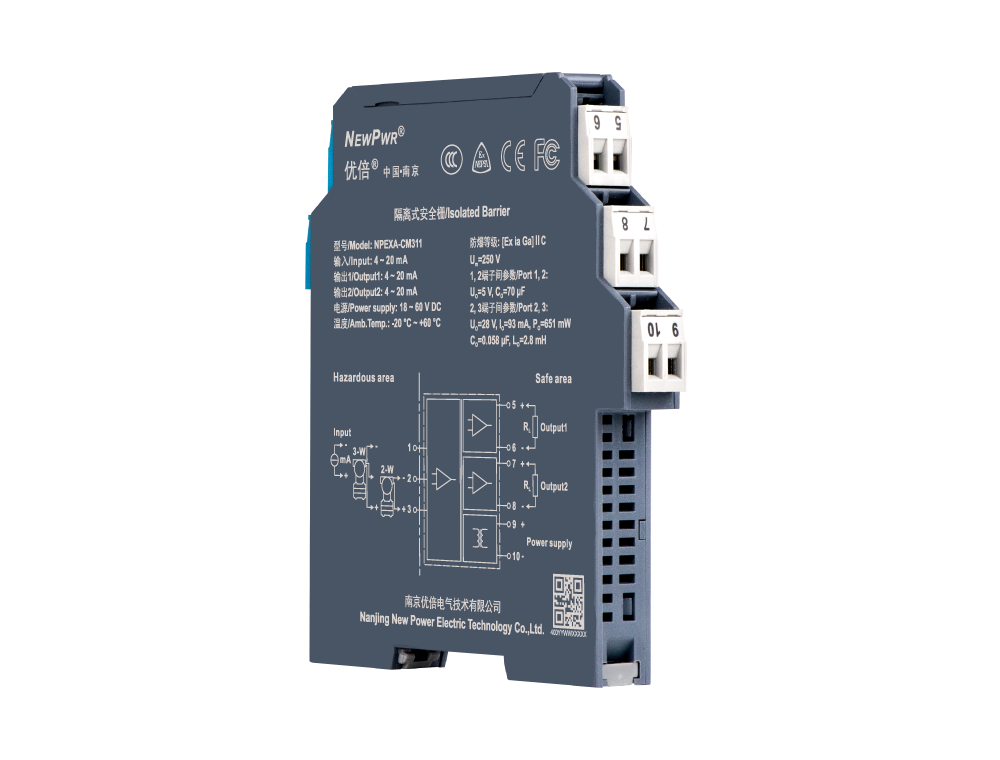

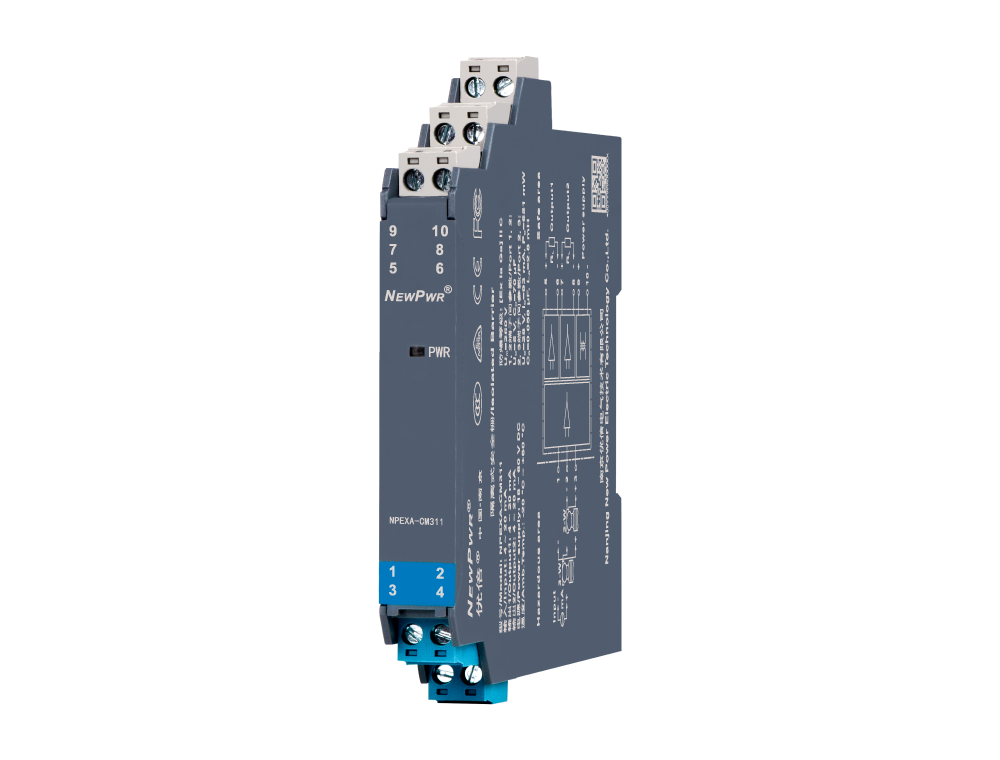

NPEXA-CM311

电流检测端安全栅，， ，将危险区的2线制、、3线制变送器或电流源信号，， ，经隔离转换为4~20mA电流信号输出到安全区(其他输出信号类型产品，， ，具体型号见型谱)，， ，同时支持HART数字信号双向传输。！！８貌钒踩燃洞锏絊IL3要求，， ，必要独立供电，， ，输入、、输出和电源三端隔离。！！
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出（具体型号见型谱）

通道

供电

HART

分享
NPEXA-CM311

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 4 ~ 20 mA，， ，HART数字信号
输入阻抗 约75 Ω
配电电压 开路电压≤ 26 V，， ，20 mA时输出电压≥ 16 V
输出
输出信号 4 ~ 20 mA，， ，HART数字信号
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 2 ms
工作功耗 1.8 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，， ，可衔接0区、、1区、、2区；；；ⅡA、、ⅡB、、ⅡC；；；T4 ~ T6危险区的本安设备
状态描述
安全状态 输出信号小于3.6 mA或大于21.5 mA
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, SIL, CE, FCC, CCS, CCC
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全齐全性等级 SIL3
λS (1 FIT=10-9/h) 236.3 FIT
λDU (1 FIT=10-9/h) 11.2 FIT
λDD (1 FIT=10-9/h) 145.68 FIT
λTOTAL (1 FIT=10-9/h) 393.18 FIT
SFF 97.2%
PFDavg(T1=1Y) 4.91E-05
PFH 11.2E-09 1/h
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 5 V (1、、2端子间)；；；28 V (2、、3端子间)
Io 93 mA (2、、3端子间)
Po 651 mW (2、、3端子间)
Co 70 μF (1、、2端子间)；；；0.058 μF (2、、3端子间)
Lo 2.8 mH (2、、3端子间)
