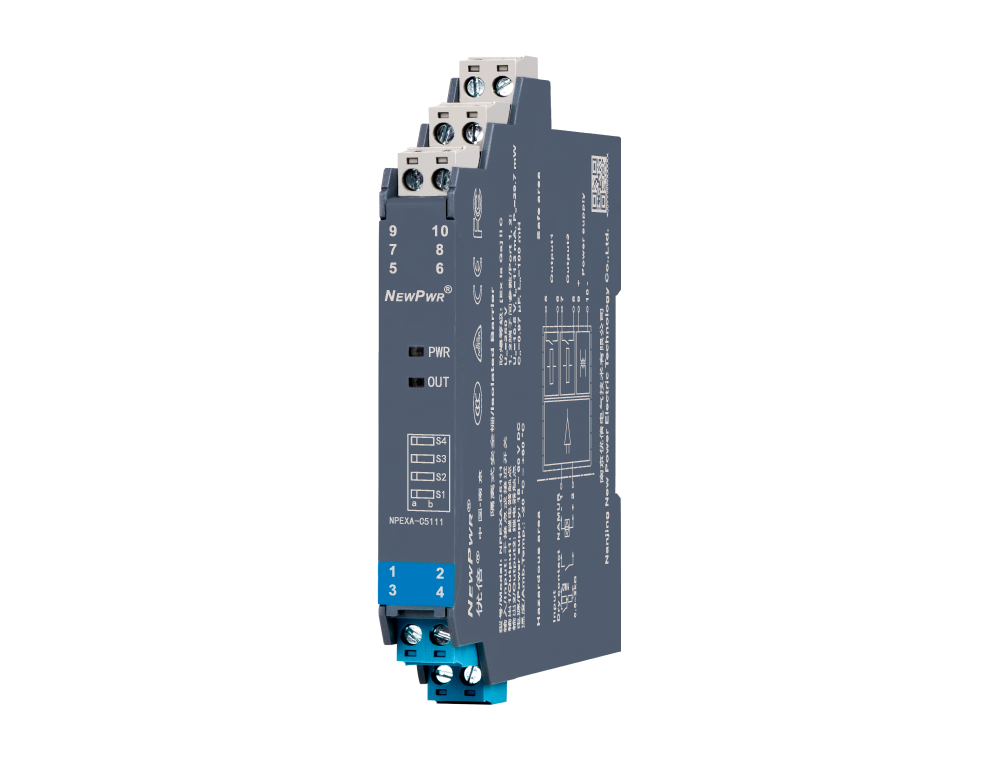

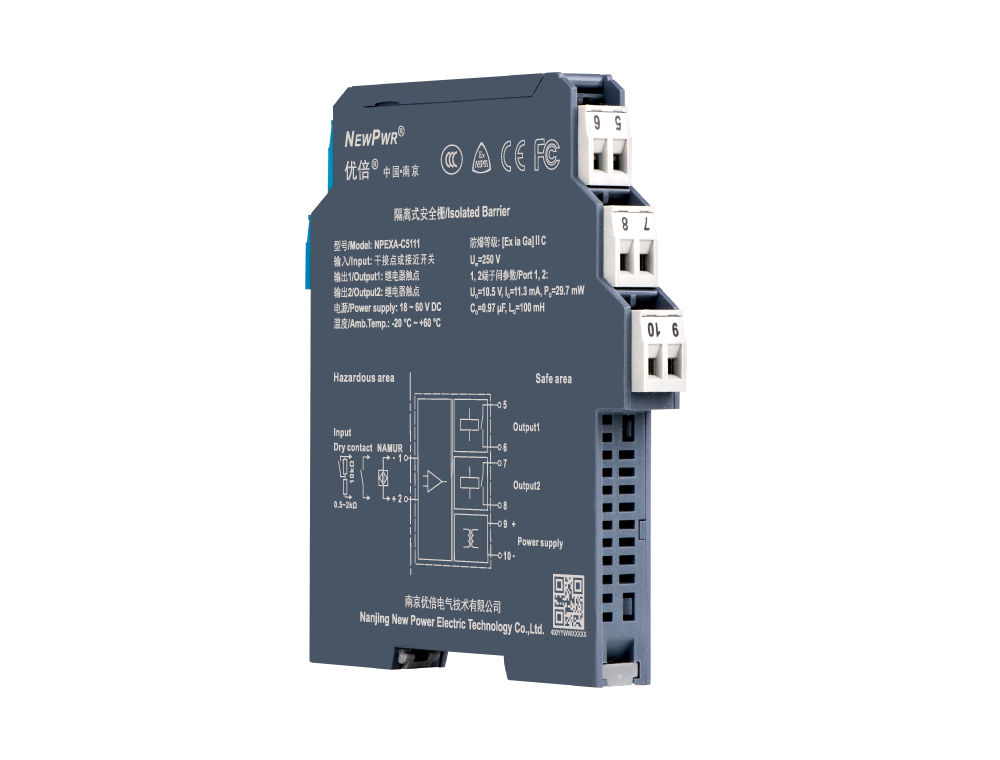

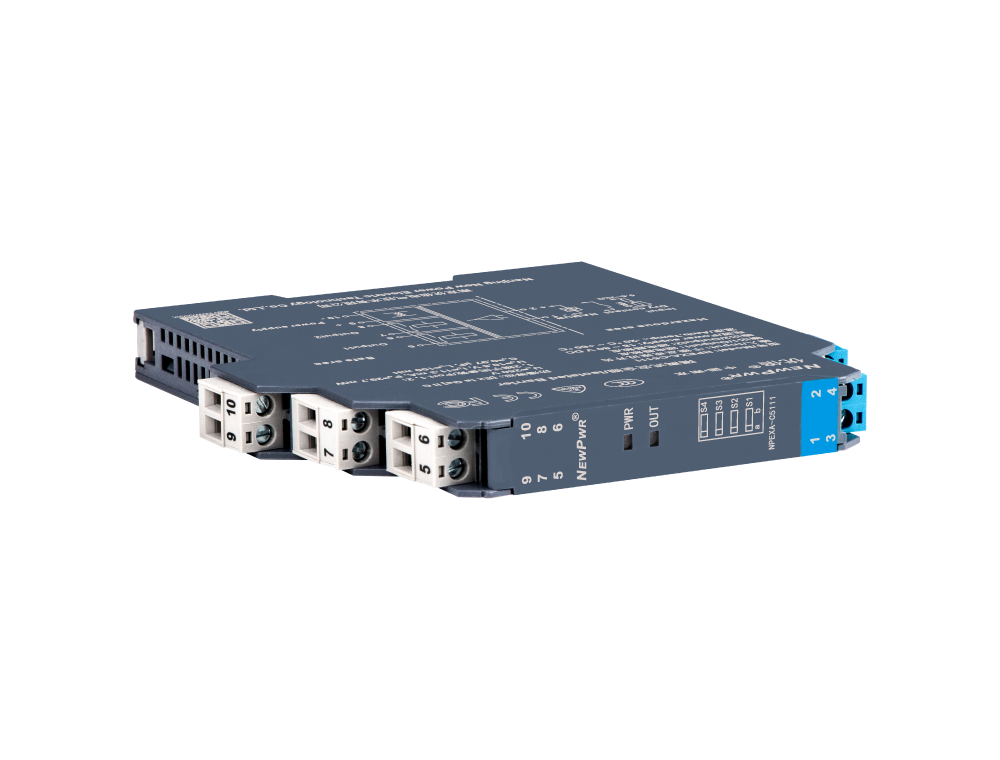

NPEXA-C5111

开关量输入，继电器输出安全栅，将危险区的干接点或NAMUR型靠近开关信号，经隔离输出继电器触点到安全区。？赏üβ肟厣柚檬涑龊褪淙胪嗷蚍聪嗦呒谥疲贤啵，设置开启或关闭线路故障监测职能（默认开启，线路故障时LED闪动），以及设置第二路输出职能（作为继电器输出或作为故障报警输出）。。该产品必要独立供电，输入、、输出和电源三端隔离。。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出

通道

供电

LFD

分享
NPEXA-C5111

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 干接点或NAMUR靠近开关
输出
输出信号 继电器触点
允许负载 250 V AC/2 A或30 V DC/2 A
根基参数
开关个性 输入电流＞ 2.1 mA，输出继电器闭合，通道批示灯黄色长亮；；输入电流＜ 1.2 mA，输出继电器断开，通道批示灯黄色熄灭
开关寿命 ＞ 10万次
开关频率 ＜ 10 Hz
拨码设置 S1→a：输出和输入同相；；S1→b：输出和输入反相；；S2→a：启用线路故障监测职能；；S2→b：关闭线路故障监测职能；；S3→a：第二路信号输出；；S3→b：故障报警输出
响应功夫 ＜ 20 ms
工作功耗 1 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、、1区、、2区；；ⅡA、、ⅡB、、ⅡC；；T4 ~ T6危险区的本安设备
状态描述
线路故障 输入电流≤ 50 μA，判断输入断线，输出继电器断开；；输入电流≥ 6.5 mA，判断输入短路，输出继电器断开，通道批示灯红色闪动
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCS, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 10.5 V (1、、2端子间)
Io 11.3 mA (1、、2端子间)
Po 29.7 mW (1、、2端子间)
Co 0.97 μF (1、、2端子间)
Lo 100 mH (1、、2端子间)
3118云顶集团(中国区)官方网站
NPPB-DIN 总线供电导轨
切合EN 60715，2根导电轨道插入35mm的DIN导轨中；；为所有装置在供电导轨上的C/K系列仪表提供直流供电；；尺度长度0.3m，0.35m，0.4m，0.7m；；削减布线和守护
3118云顶集团(中国区)官方网站
NPPB-BS210 I/O端子基座
衔接导轨BUS基座，外部供电通过基座的接线端子引入。。若是选择了冗余电源？，此端子可不用选择。。
3118云顶集团(中国区)官方网站
NPPB-BSC028 防尘盖
；；ね饴兜淖芟，凭据必要能够拆分组合。。
3118云顶集团(中国区)官方网站
NPPB-SS5 限位器
用于地位固定，标配2个一组
3118云顶集团(中国区)官方网站
NPPB-TS35B 固定片
材质：金属铁，用于导轨承重加固，标配2片。。
3118云顶集团(中国区)官方网站
NPEXA-C11

一入一出

热电偶输入安全栅
