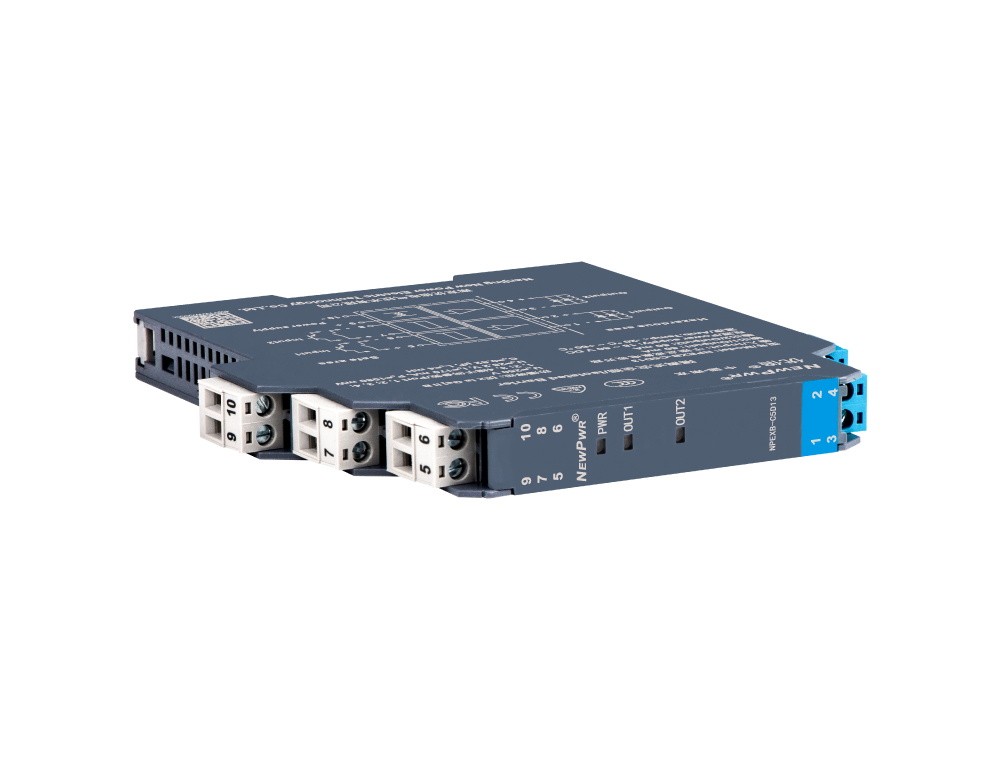

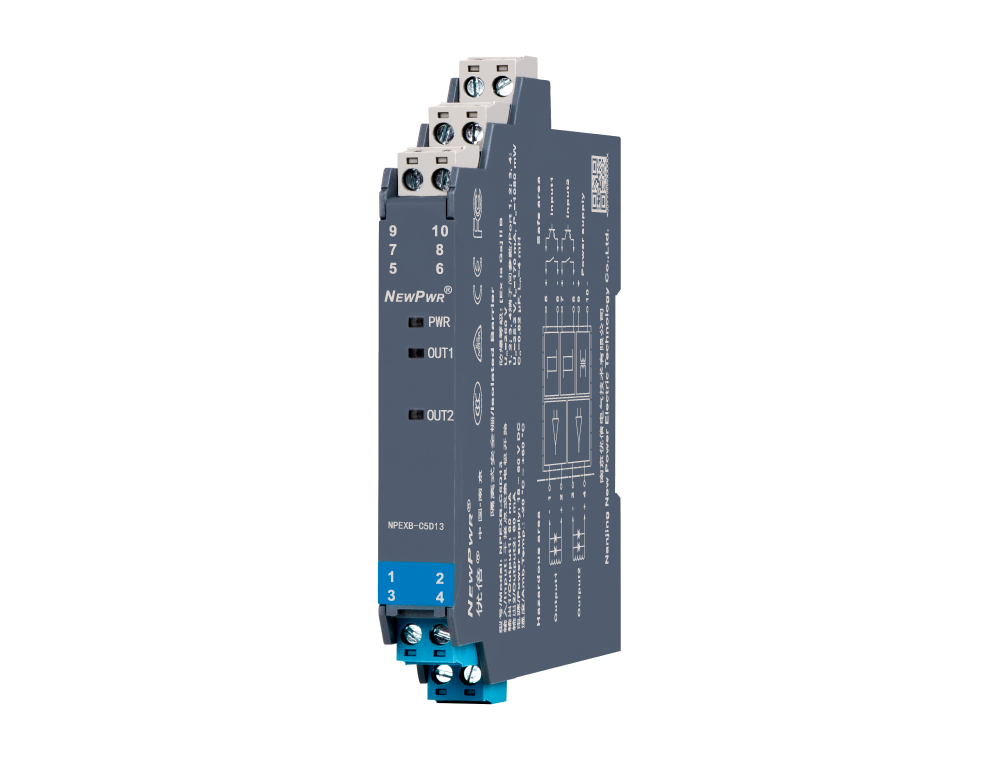

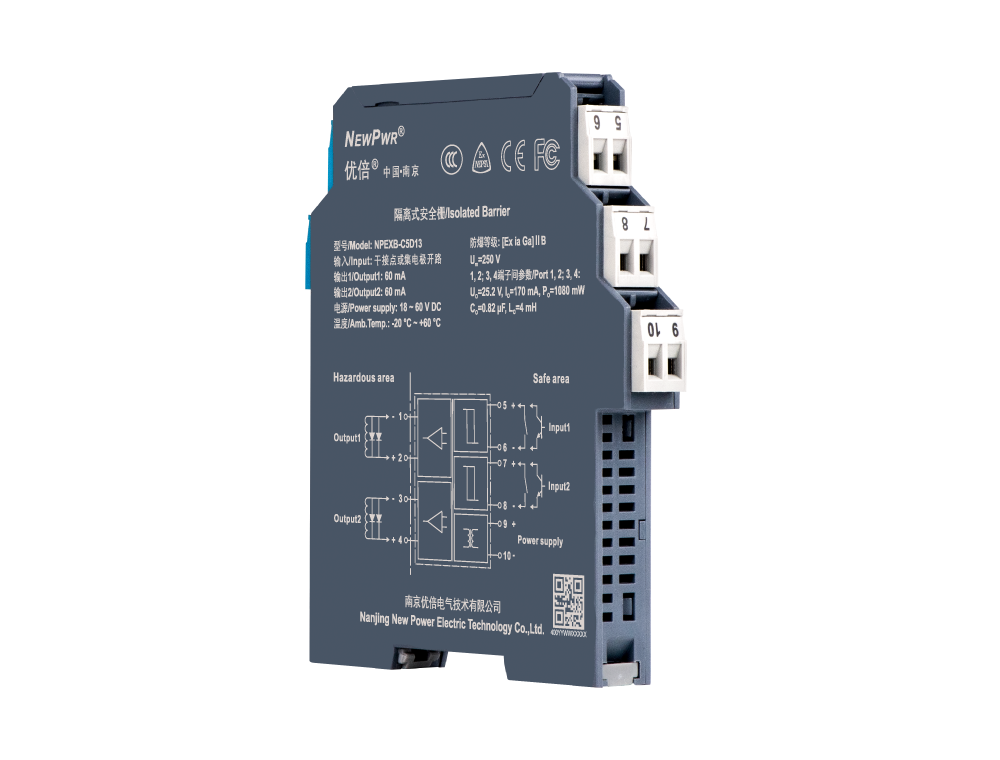

NPEXB-C5D13

开关量输出型安全栅，将安全区的电源通过干接点或集电极开路信号节制方式，驱动危险区的本安小功率设备！Ｈ绲绱欧、声光报警器等本安设备！８貌繁匾懒⒐┑纾淙、输出和电源三端隔离！
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出

通道

供电

分享
NPEXB-C5D13

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 干接点或集电极开路
输出
输出电压 ＞ 12 V DC
输出电流 ≤ 60 mA
开路电压 22 V DC
根基参数
响应功夫 ＜ 20 ms
工作功耗 ≤ 3.6 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
利用场所 装置于安全区，可衔接0区、1区、2区；；ⅡA、ⅡB；；T4 ~ T6危险区的本安设备
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
防爆等级 [Ex ia Ga]ⅡB
认证信息
产品认证 NEPSI, CE, FCC, CCC
最高电压（Um） 250 V
Uo 25.2 V (1、2端子间；；3、4端子间)
Io 170 mA (1、2端子间；；3、4端子间)
Po 1080 mW (1、2端子间；；3、4端子间)
P0 0.82 μF (1、2端子间；；3、4端子间)
Lo 4 mH (1、2端子间；；3、4端子间)
