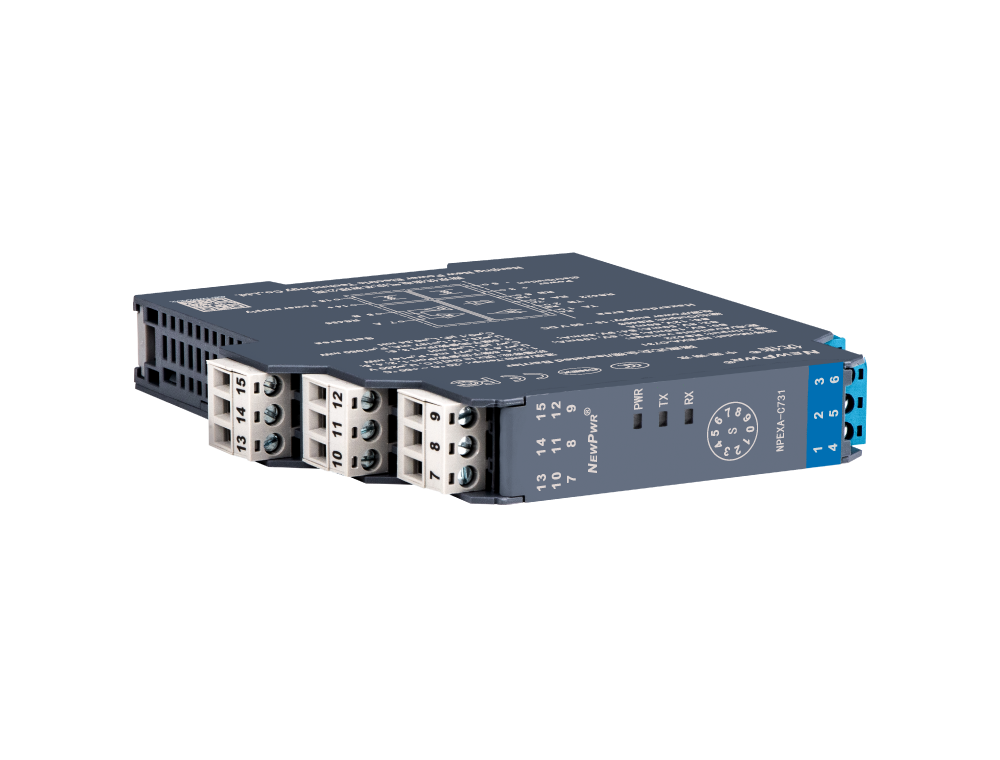

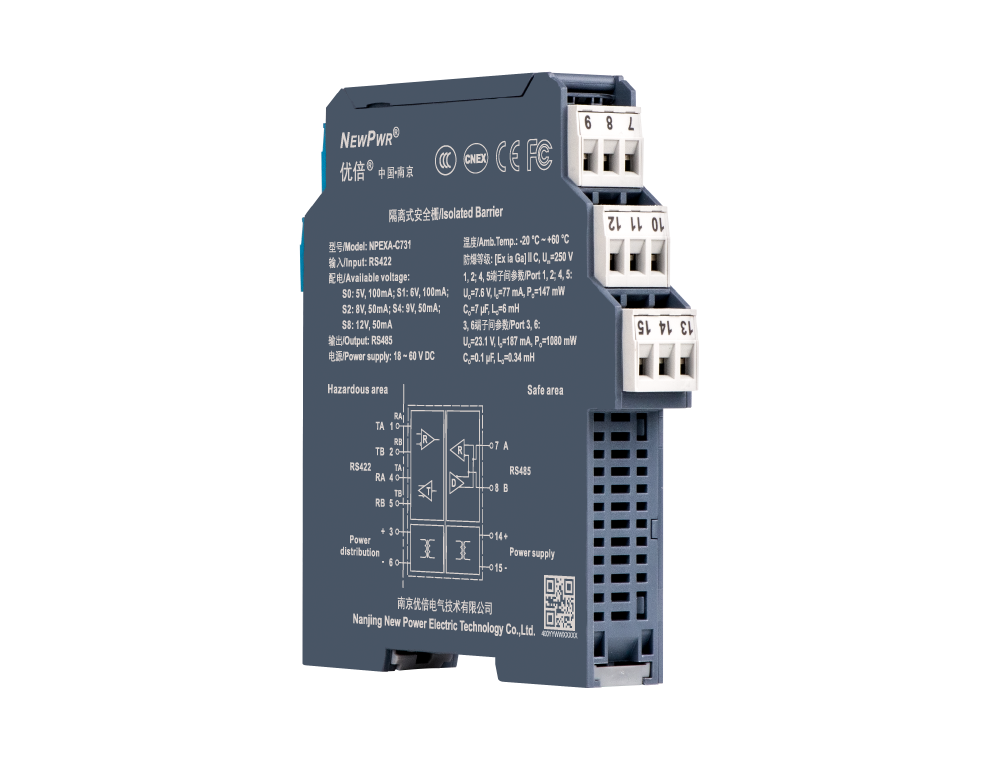

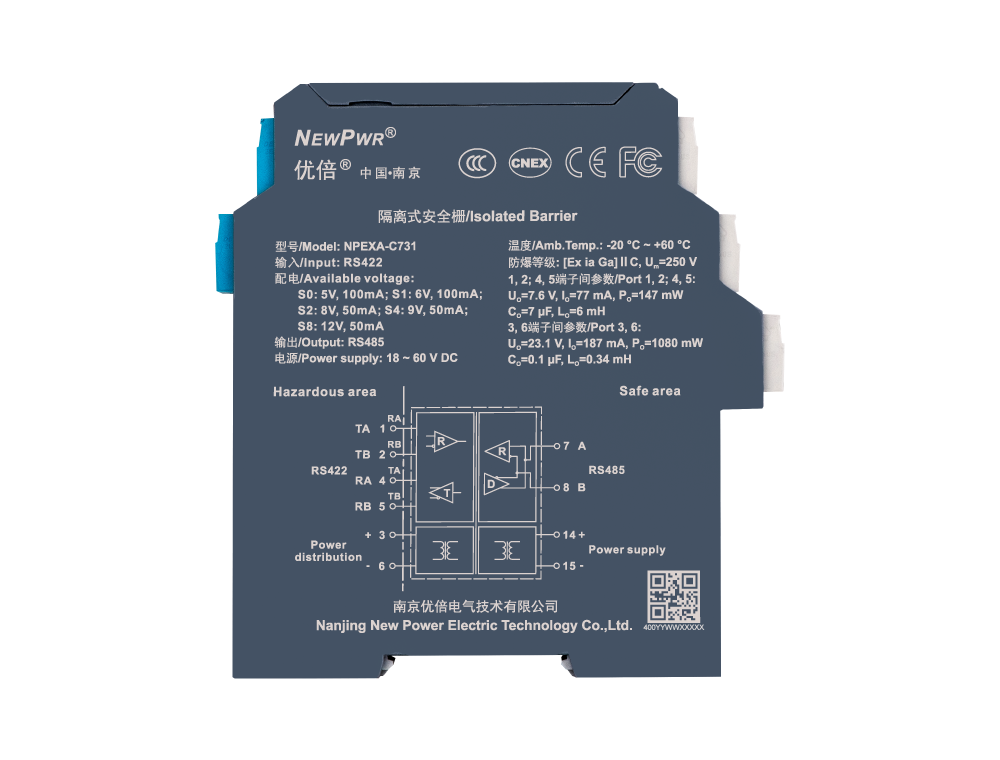

NPEXA-C731
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | RS422 |
| 配电电压 | 详见旋码设置 |
| 配电误差 | ± 10 % |
| 输出信号 | RS485 |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 |
| 传输延长 | ≤ 5 μs | ||
| 传输速度 | ≤ 56 kbps |
| 旋码设置 | S0：：5 V DC，，100 mA；；；S1：：6 V DC，，100 mA；；；S2：：8 V DC，，50 mA；；；S4：：9 V DC，，50 mA；；；S8：：12 V DC，，50 mA |
| 工作功耗 | ≤ 2 W（24 V，，8 V/9 V/12 V，，50 mA配电时）；；；≤ 3.5 W（24 V，，5 V/6 V，，100 mA配电时） |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区，，可衔接0区、、1区、、2区；；；ⅡA、、ⅡB、、ⅡC、、ⅢC；；；T4 ~ T6危险区的本安设备 |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 7.6 V (1、、2端子间；；；4、、5端子间)；；；23.1 V (3、、6端子间) |
| Io | 77 mA (1、、2端子间；；；4、、5端子间)；；；187 mA (3、、6端子间) |
| Po | 147 mW (1、、2端子间；；；4、、5端子间)；；；1080 mW (3、、6端子间) |
| Co | 7 μF (1、、2端子间；；；4、、5端子间)；；；0.1 μF (3、、6端子间) |
| Lo | 6 mH (1、、2端子间；；；4、、5端子间)；；；0.34 mH (3、、6端子间) |
