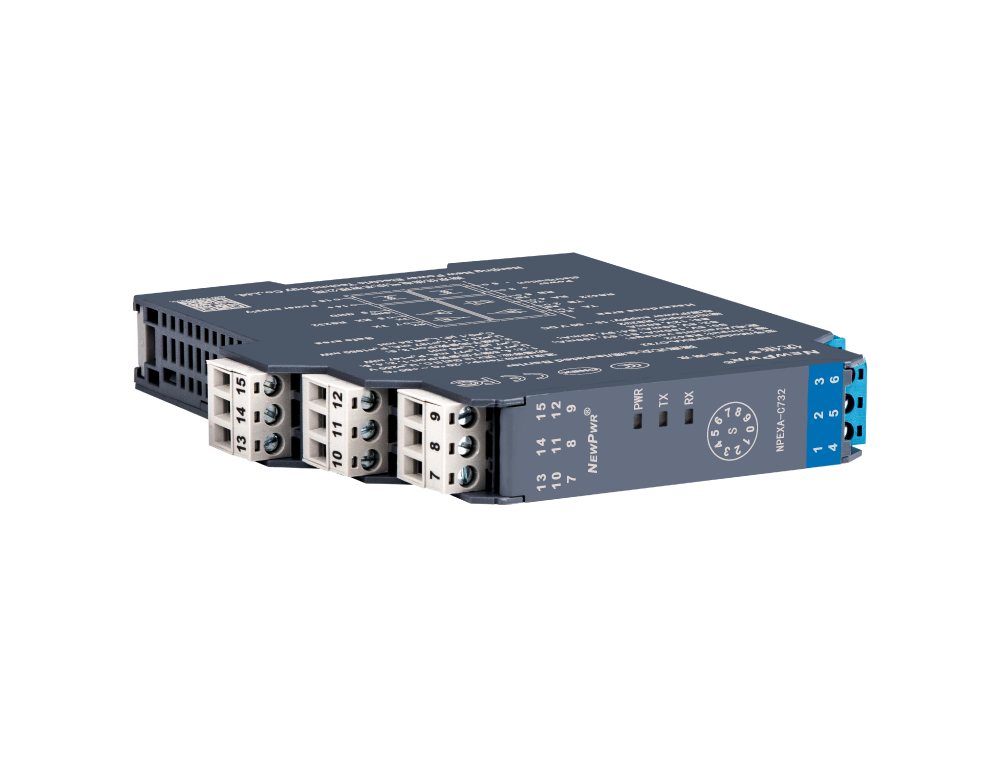

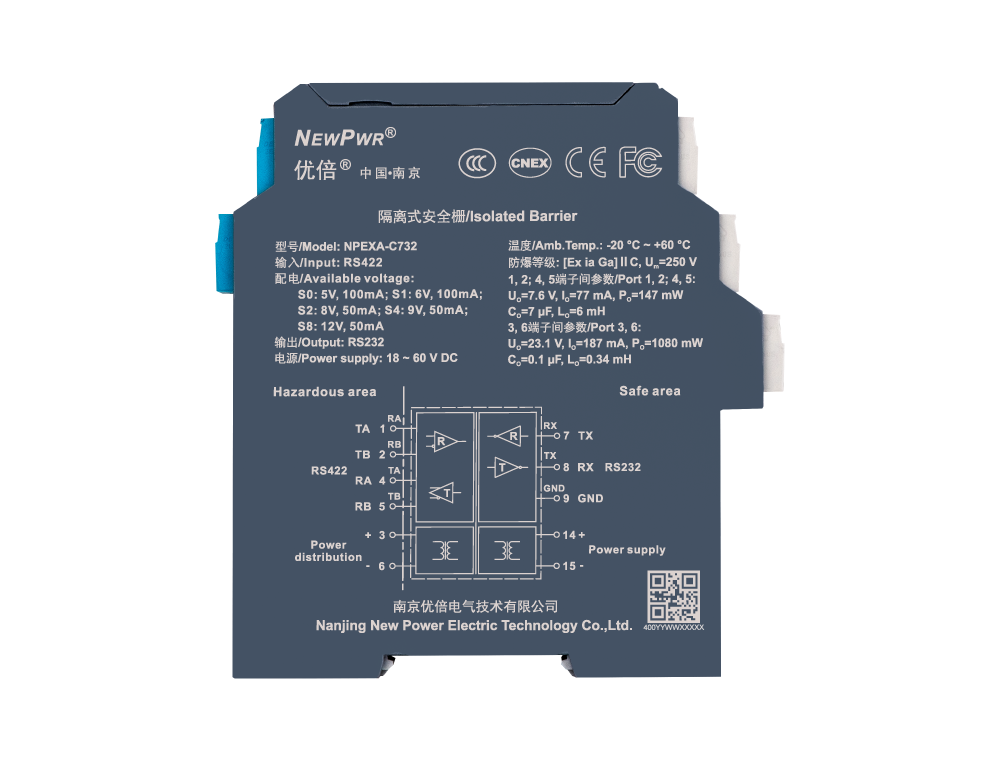

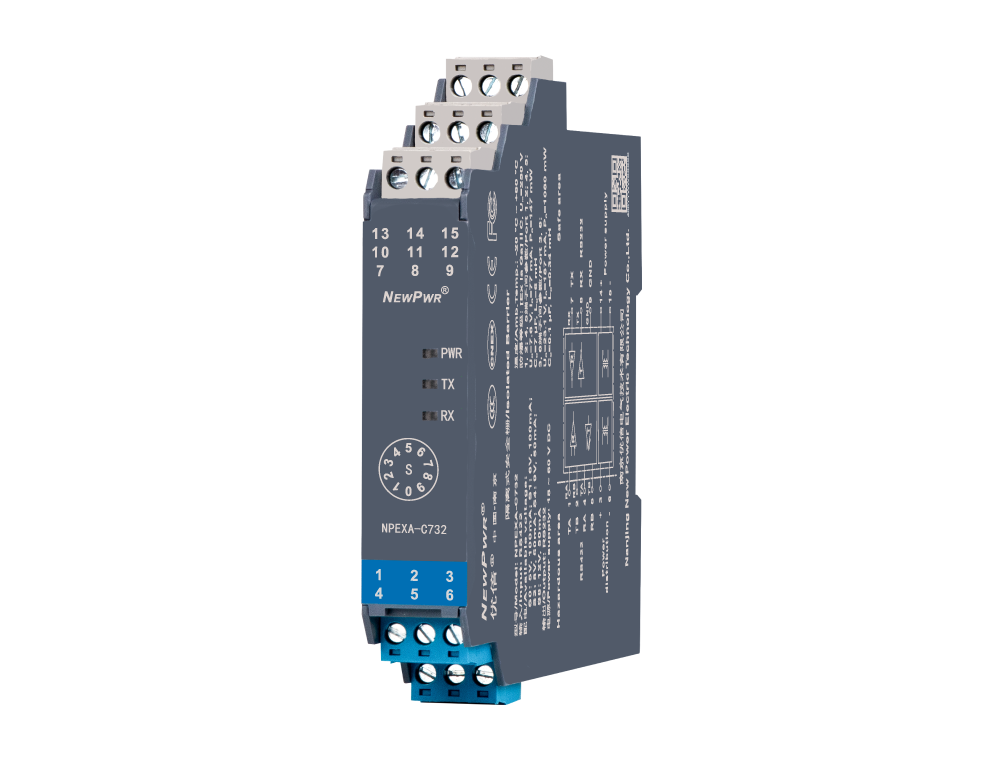

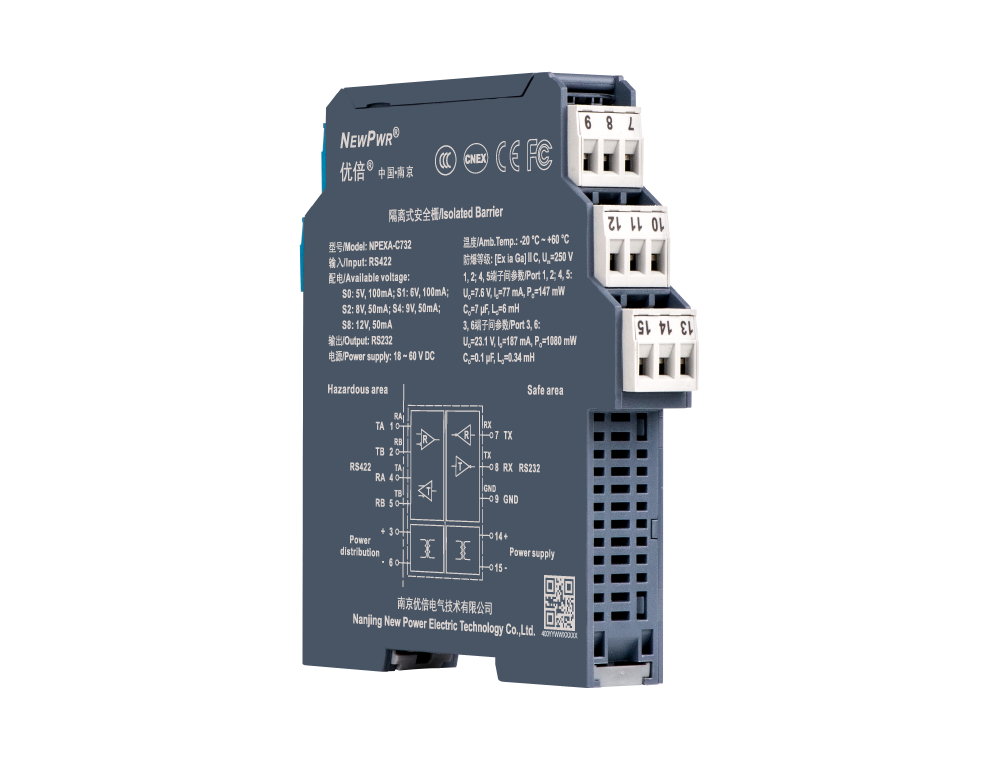

NPEXA-C732
【主题技术】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | RS422 |
| 配电电压 | 详见旋码设置 |
| 配电误差 | ± 10 % |
| 输出信号 | RS232 |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 |
| 传输延长 | ≤ 5 μs | ||
| 传输速度 | ≤ 56 kbps |
| 旋码设置 | S0：：：5 V DC，，，100 mA；；S1：：：6 V DC，，，100 mA；；S2：：：8 V DC，，，50 mA；；S4：：：9 V DC，，，50 mA；；S8：：：12 V DC，，，50 mA |
| 工作功耗 | ≤ 2 W（24 V，，，8 V/9 V/12 V，，，50 mA配电时）；；≤ 3.5 W（24 V，，，5 V/6 V，，，100 mA配电时） |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 利用场所 | 装置于安全区，，，可衔接0区 、、、1区 、、、2区；；ⅡA 、、、ⅡB 、、、ⅡC 、、、ⅢC；；T4 ~ T6危险区的本安设备 |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC 、、、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 7.6 V (1 、、、2端子间；；4 、、、5端子间)；；23.1 V (3 、、、6端子间) |
| Io | 77 mA (1 、、、2端子间；；4 、、、5端子间)；；187 mA (3 、、、6端子间) |
| Po | 147 mW (1 、、、2端子间；；4 、、、5端子间)；；1080 mW (3 、、、6端子间) |
| Co | 7 μF (1 、、、2端子间；；4 、、、5端子间)；；0.1 μF (3 、、、6端子间) |
| Lo | 6 mH (1 、、、2端子间；；4 、、、5端子间)；；0.34 mH (3 、、、6端子间) |
