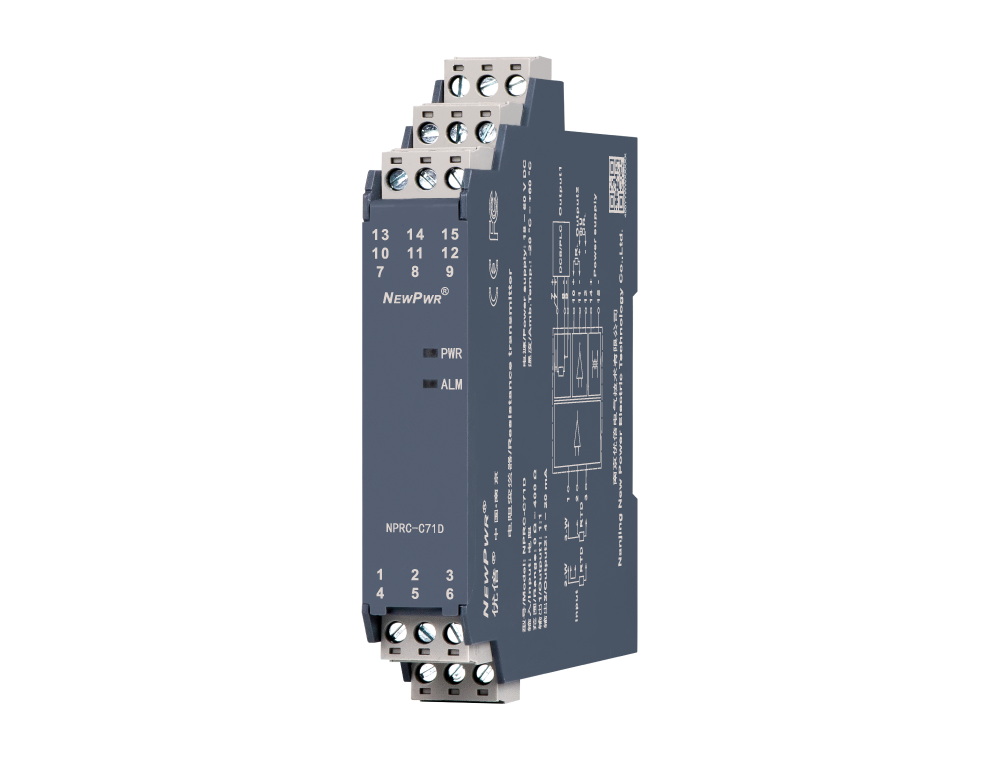

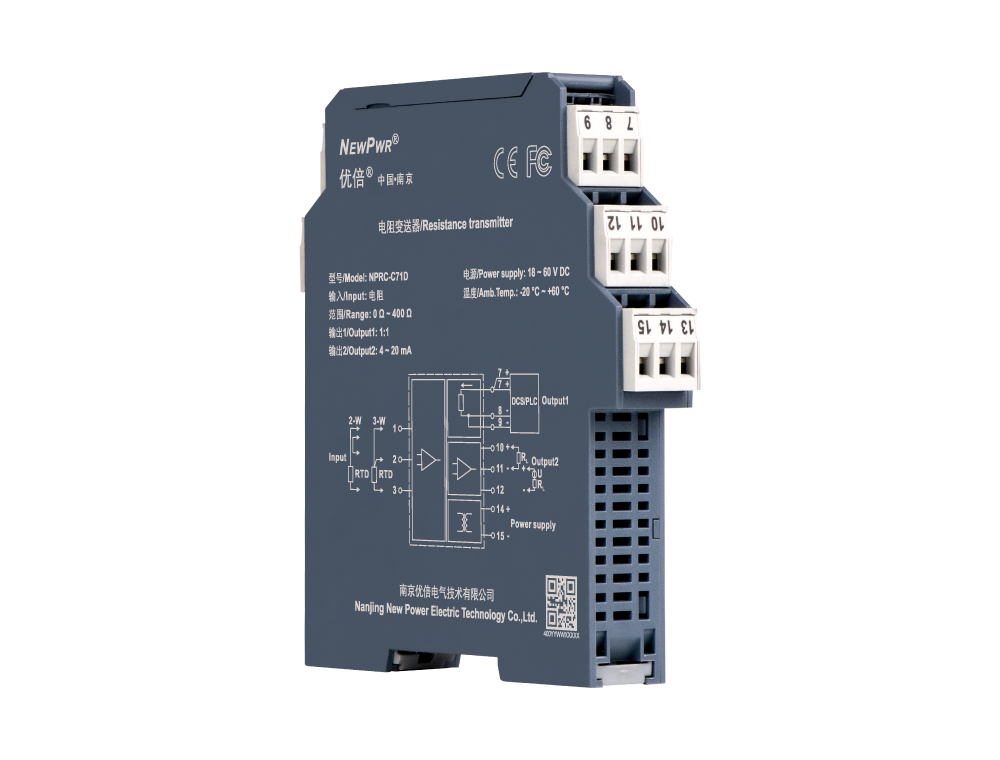

NPRC-C71D

电阻变送器，，输入热电阻信号，，经隔离转换为1： ：1电阻信号和1路4~20mA电流信号输出(其他输出信号类型产品，，具体型号见型谱)。。该产品必要独立供电，，输入、输出和电源三端隔离，，拥有在线故障自诊断职能，，能够通过PC端或手持编程器对热电阻类型、输入量程等进行组态设置。。

输入

输出（具体型号见型谱）

通道

供电

分享
NPRC-C71D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 输出1： ：1 : 1；；输出2： ：4 ~ 20 mA
激励电流 0.1 ~ 10 mA
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 输出1： ：激励电流0.5 ~ 10 mA，，精度±0.1 %F.S或＜ 0.2 Ω (取最大值)；；电阻传输精度随激励电流减小而降落 输出2： ：0.1 %F.S
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 1 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 在用户不出格指明的情况下，，无论输入信号出现何种故障状态(断线之外，，断线输出1约16 Ω，，输出2为0 V/mA)，，在满量程领域内输出均追随输入信号变动，，输出1最大不超出430 Ω，，输出2最大不超出输出量程上限的110% (如输出2为0 ~ 20 mA输出时，，最小输出可为0 mA，，最大不超过22 mA)
机械个性
衔接方式 螺钉衔接
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
