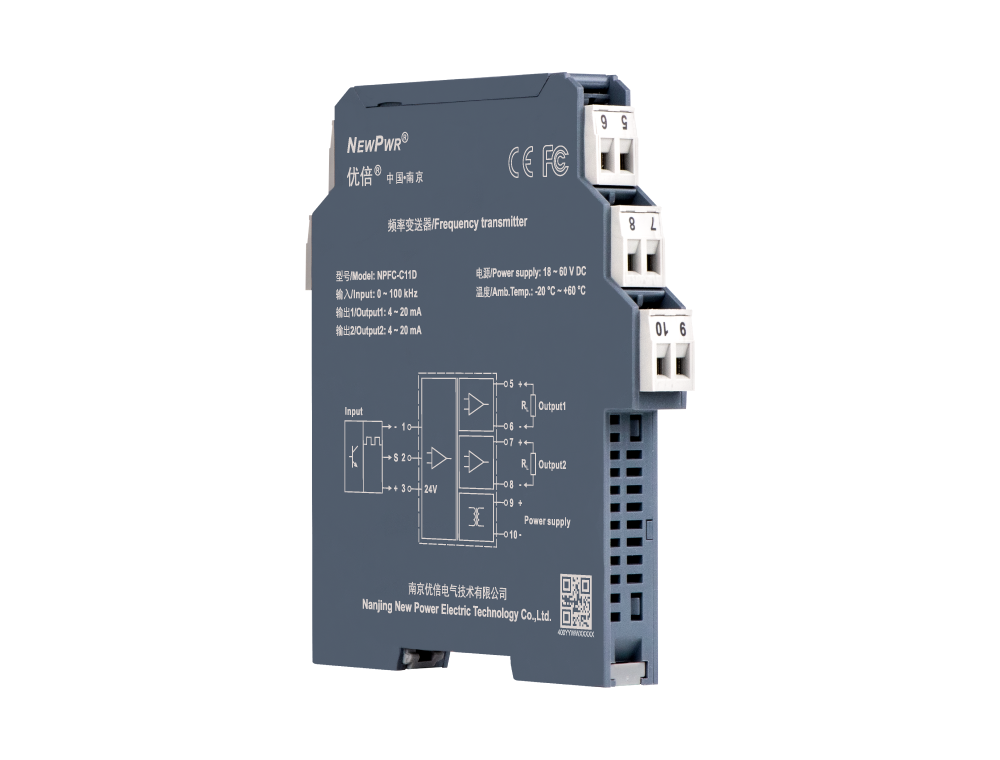

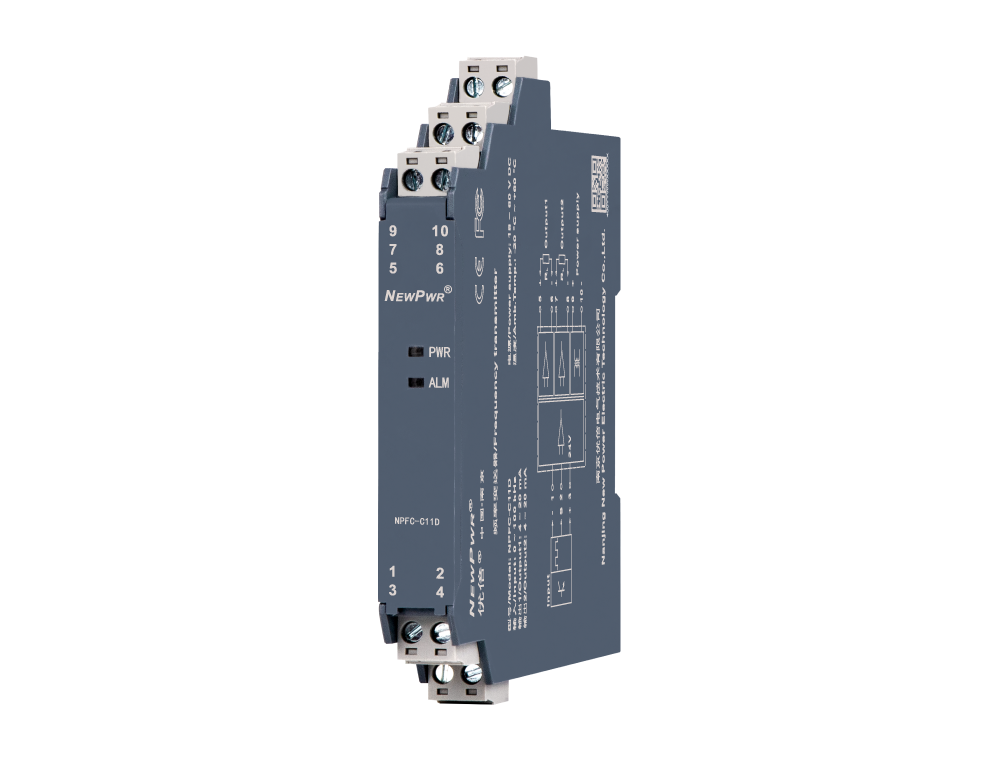

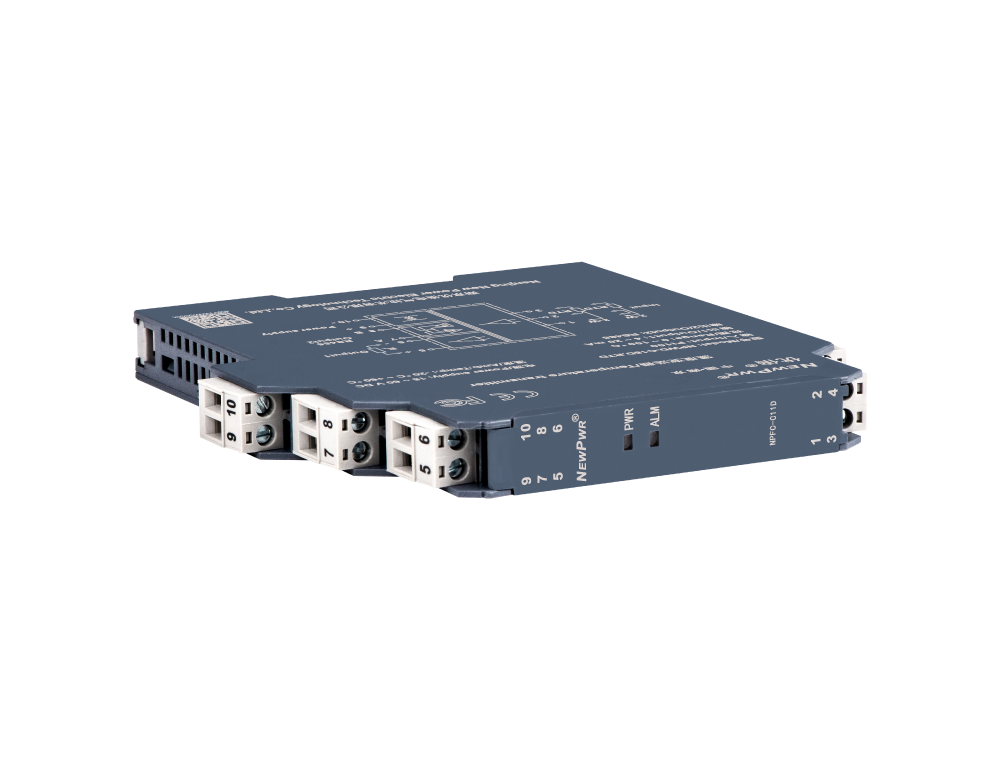

NPFC-C11D

频率变送器，输入频率脉冲信号，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，具体型号见型谱)。该产品必要独立供电，输入、、输出和电源三端隔离，拥有在线故障自诊断职能，能够通过PC端或手持编程器对频率脉冲信号的丈量量程和输出信号类型等进行组态设置。

输入

输出（具体型号见型谱）

通道

供电

配电

分享
NPFC-C11D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 频率脉冲信号 0.1 Hz ~ 100 kHz
脉冲宽度 ≥ 5 μs
输入阻抗 ≥ 10 kΩ
信号触发 低电平：：0 ~ 2 V，高电平：：4 ~ 30 V（接受客户定制）
配电电压 24 V DC，20 mA时输出电压≥ 22 V (默认) ；；12 V DC，20 mA时输出电压≥ 11 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 2 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态描述
故障状态 输入断线，LED闪动；；输入超量程，LED长亮。输入断线或超量程时，输出电流0 ~ 22 mA领域可设置（默认追随输入）
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
