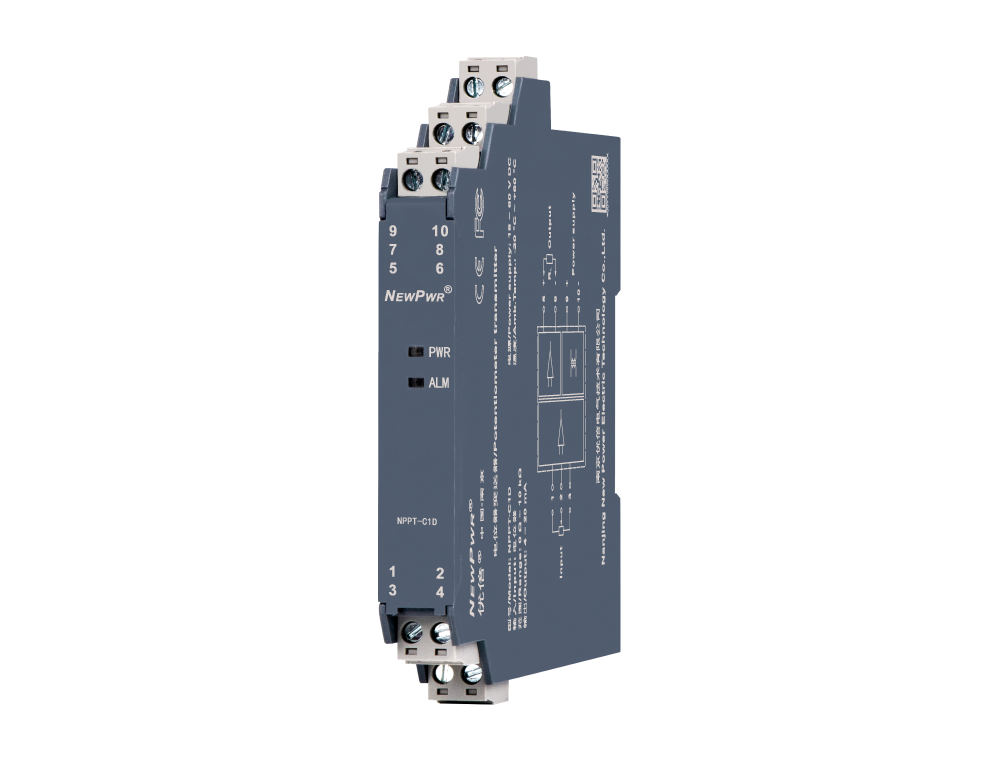

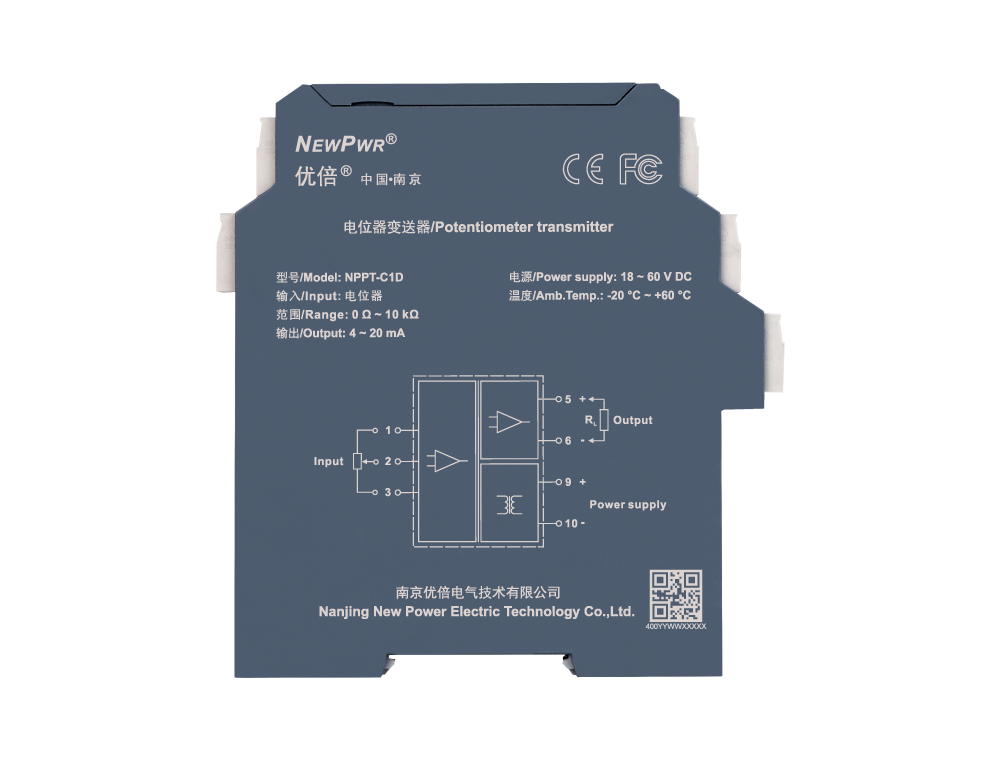

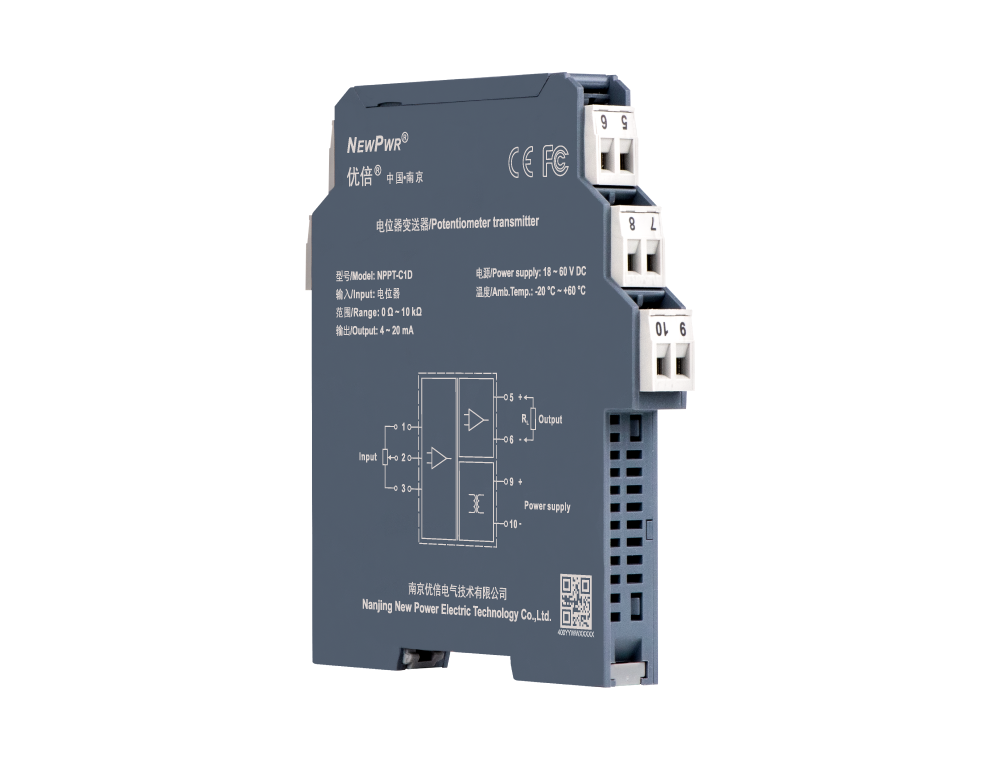

NPPT-C1D

电位器变送器，，，输入3线制电位器信号，，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，，具体型号见型谱)。该产品必要独立供电，，，输入 、输出和电源三端隔离，，，拥有在线故障自诊断职能，，，能够通过PC端或手持编程器设置电位器零点和满度，，，以及输出信号类型 、信号故障时输出模式等。

输入

输出（具体型号见型谱）

通道

供电

分享
NPPT-C1D

【主题技术】


【装置与拆卸】






装置                                                                      拆卸





【技术参数】 电源 输入 输出 传输个性 根基参数 EMC个性 工作环境 状态描述 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 3线制电位器 0 ~ 10 kΩ
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输个性
转换精度 信号类型 丈量领域 量程领域/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
根基参数
响应功夫 ≤ 500 ms
工作功耗 0.8 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态描述
输出状态 在用户不出格指明的情况下，，，无论输入信号出现何种故障状态，，，在满量程领域内输出均追随输入信号变动 (断线之外，，，断线输出0 V/mA)，，，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时，，，最小输出可为0 mA，，，最大不超过22 mA)
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
