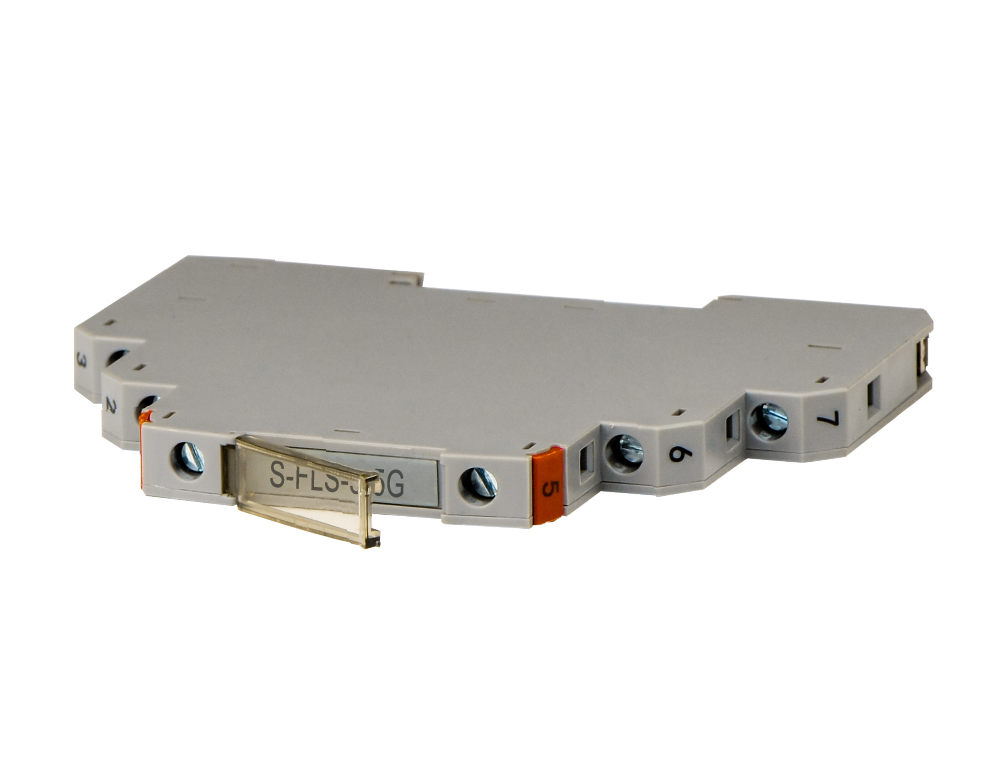

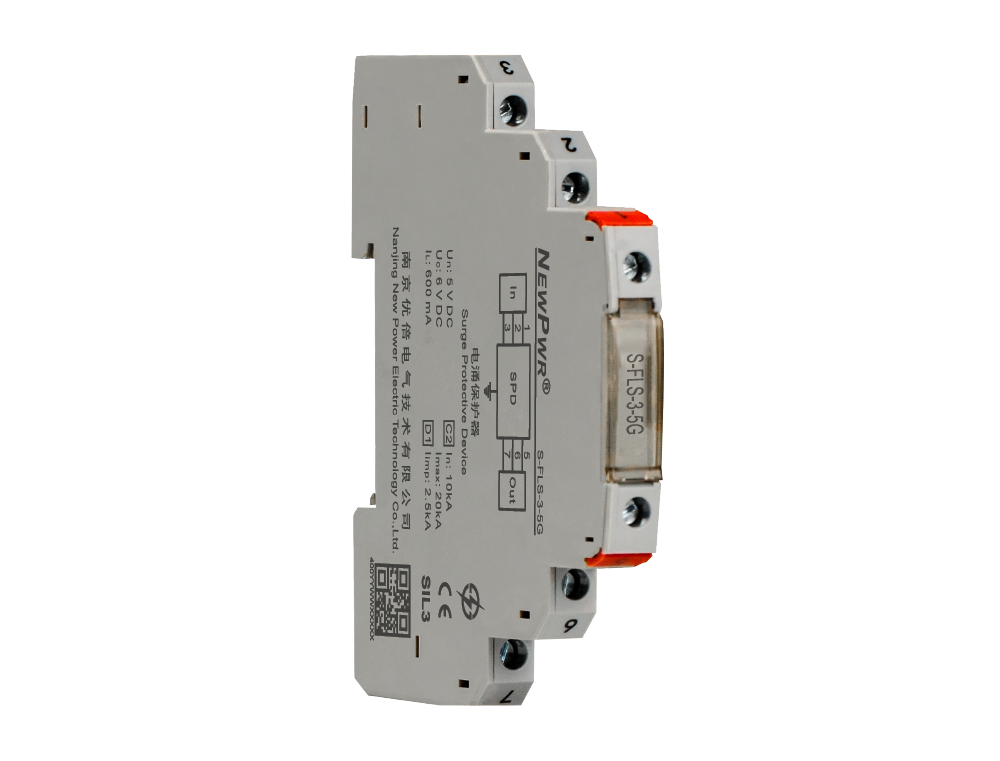

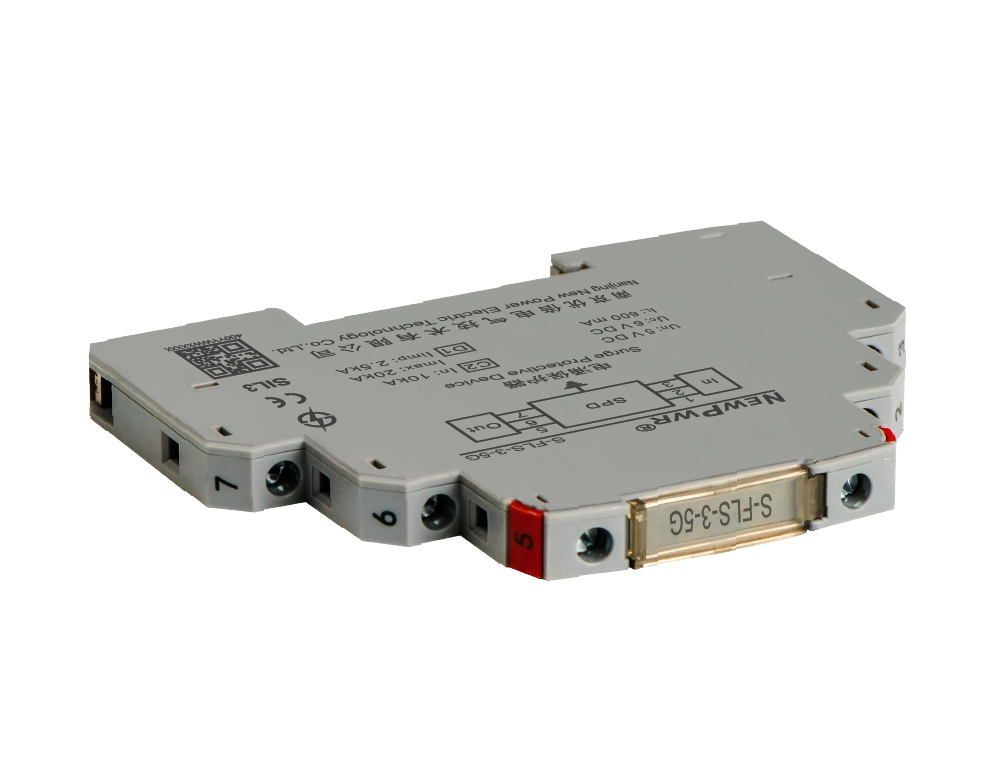

S-FLS-3-5G

电涌；；て魈峁┫-线低残压；；ぃ， ，用于LPZ0B区~LPZ2区及后续分分辨界面的；；。 可利用于3线制热电阻等产品；；。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

类型

；；は咧

防爆

细；；

分享
S-FLS-3-5G

【主题技术】


【装置与拆卸】






装置                                                                      拆卸


【技术参数】 根基参数 雷电参数 工作环境 外壳资料 【机械个性】 机械个性 【认证信息】 认证信息
技术参数
设备类型 Type A
根基参数
标称电压Un 5 V
直流最大持续工作电压Uc 6 V
互换最大持续工作电压Uc 4 V
通用标称电流IL 600 mA
串联阻抗 1.8 Ω
响应功夫Ta ＜ 1 ns
频宽fG 10 MHz
雷电参数
总雷电冲击电流Iimp(10/350 μs)，， ，D1 7.5 kA
每线雷电冲击电流Iimp(10/350 μs)，， ，D1 2.5 kA
最大放电电流Imax(8/20 μs)，， ，C2 20 kA
每线标称放电电流In(8/20 μs)，， ，C2 10 kA
；；さ缪筓p(8/20 μs)，， ，C2 L – L ≤ 45 V/ L – PE ≤ 45 V
；；さ缪筓p(1 kV/μs)，， ，C3 L – L ≤ 15 V/ L – PE ≤ 15 V
工作环境
工作温度领域 -40 ℃ ~ +80 ℃
外壳资料
外壳资料 PC
阻燃等级(UL94) V0
防护等级 IP20
机械个性
最小装置导线截面积 0.2 mm2
最大装置导线截面积 2.5 mm2
装置方式 DIN35 mm导轨装置
接处所式 导轨接地/端子接地（选配）
认证信息
测试尺度 IEC 61643-21/GB/T 18802.21
产品认证 SIL, CE, FCC, 防雷
硬件故障裕度(HFT) 0
操作模式 低/高
安全齐全性等级 SIL3
λS (1 FIT=10-9/h) 14.1 FIT
λDU (1 FIT=10-9/h) 0.667 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 14.767 FIT
SFF 95.5%
PFDavg(T1=1Y) 2.93E-06
PFH 6.67E-10 1/h
