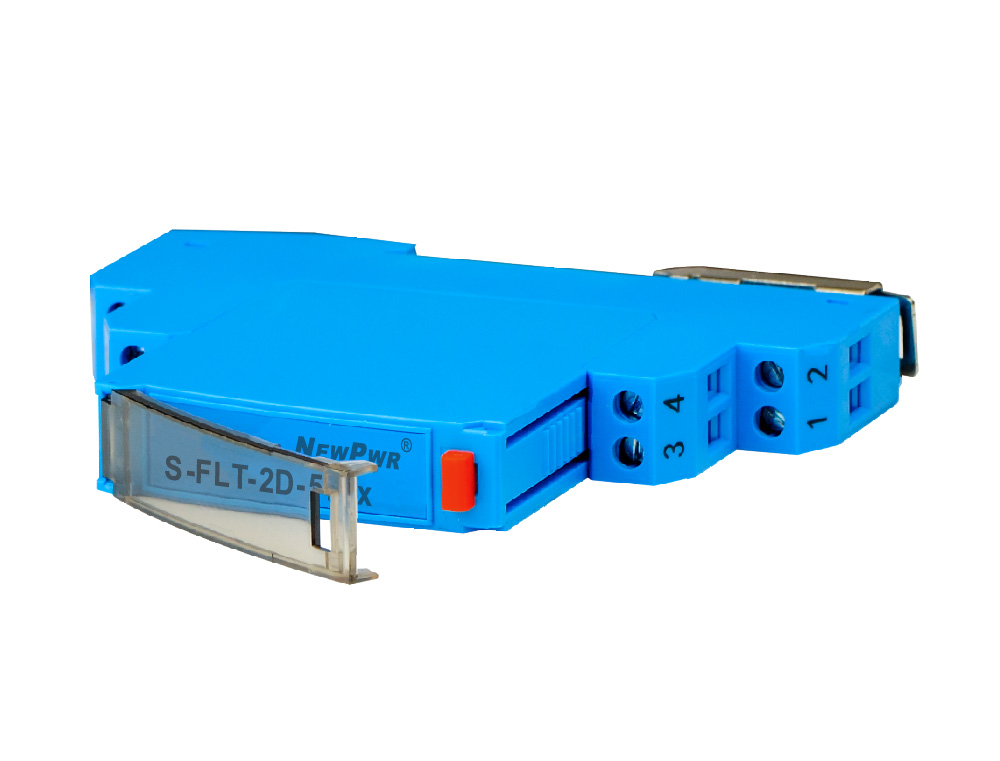

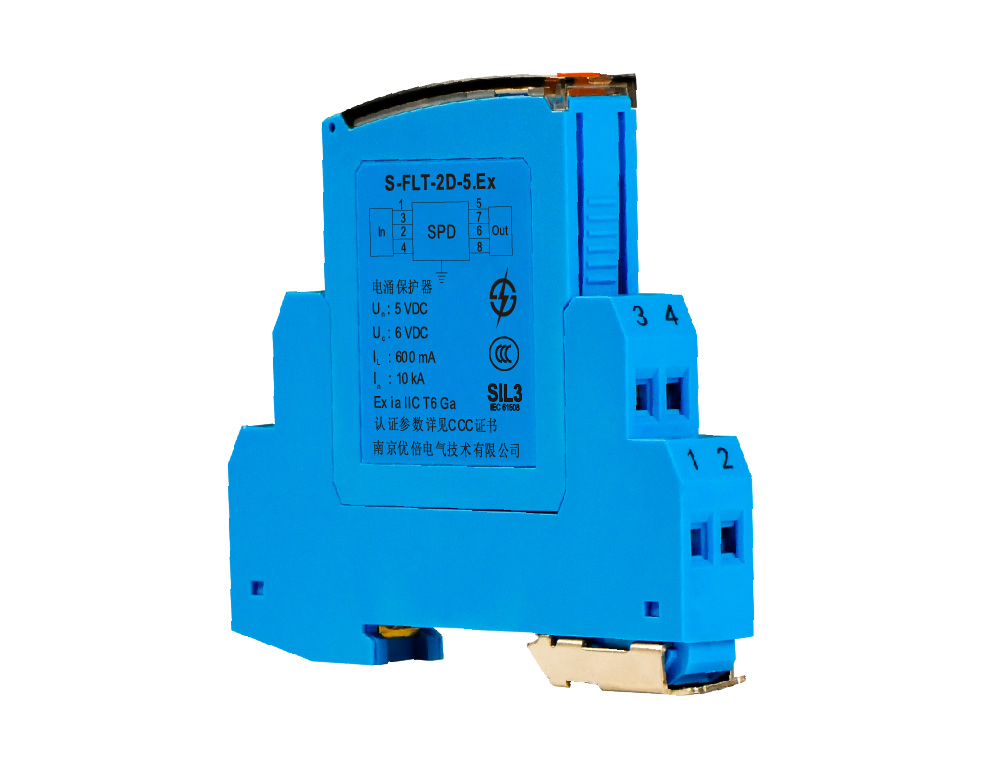

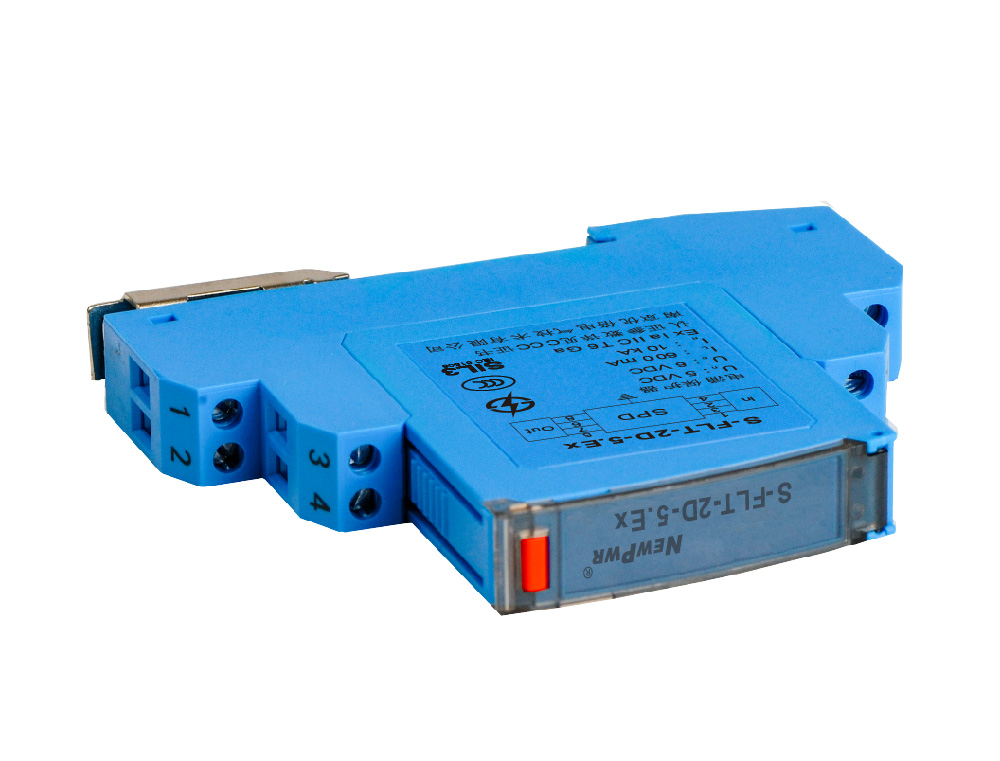

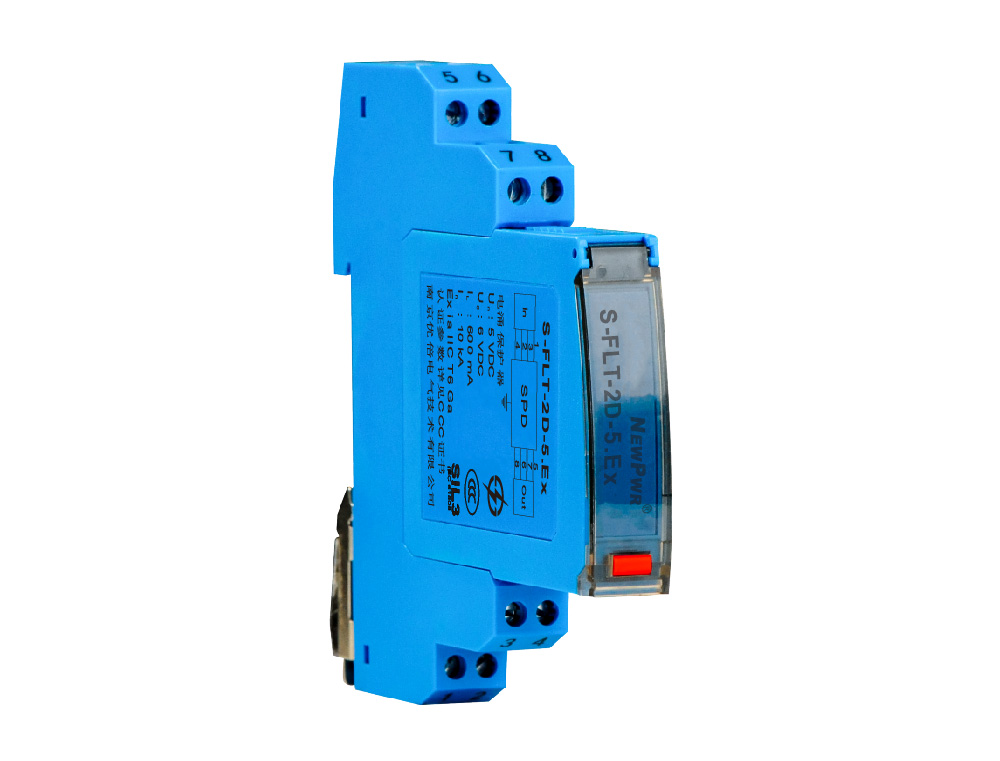

S-FLT-2D-5.Ex

电涌；て魈峁┫-线低残压；，，，用于LPZ0B区~LPZ2区及后续分分辨界面的；。。 可利用于2线制热电阻、热电偶、RS-485、MODBUS、PROFIBUS-DP、CAN等产品。。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

类型

；は咧

防爆

细；

分享
S-FLT-2D-5.Ex

【主题技术】


【装置与拆卸】






装置                                                                      拆卸



【技术参数】 根基参数 雷电参数 工作环境 状态描述 外壳资料 【机械个性】 机械个性 【认证信息】 认证信息
根基参数
标称电压Un 5 V
直流最大持续工作电压Uc 6 V
互换最大持续工作电压Uc 4 V
通用标称电流IL 600 mA
串联阻抗 1 Ω
响应功夫Ta ＜ 1 ns
频宽fG 100 MHz
雷电参数
总雷电冲击电流Iimp(10/350 μs)，，，D1 10 kA
每线雷电冲击电流Iimp(10/350 μs)，，，D1 2.5 kA
最大放电电流Imax(8/20 μs)，，，C2 20 kA
每线标称放电电流In(8/20 μs)，，，C2 10 kA
；さ缪筓p(8/20 μs)，，，C2 L – L ≤ 45 V/ L – PE ≤ 550 V
；さ缪筓p(1 kV/μs)，，，C3 L – L ≤ 15 V/ L – PE ≤ 550 V
工作环境
工作温度领域 -40 ℃ ~ +80 ℃
状态描述
阻燃等级(UL94) V0
外壳资料
外壳资料 PC
防护等级 IP20
机械个性
最小装置导线截面积 0.2 mm2
最大装置导线截面积 2.5 mm2
装置方式 DIN35 mm导轨装置
接处所式 导轨接地
认证信息
测试尺度 IEC 61643-21/GB/T 18802.21
产品认证 CNEX, SIL, CE, FCC, 防雷, CCC
设备类型 Type A
硬件故障裕度(HFT) 0
操作模式 低/高
安全齐全性等级 SIL3
λS (1 FIT=10-9/h) 11.1 FIT
λDU (1 FIT=10-9/h) 0.927 FIT
λDD (1 FIT=10-9/h) 0 FIT
λTOTAL (1 FIT=10-9/h) 12.027 FIT
SFF 92.3%
PFDavg(T1=1Y) 4.07E-06
PFH 9.27E-10 1/h
防爆等级 Ex ia ⅡC T6 Ga
Ui 6 V
Ii 500 mA
Pi 750 mW
Ci 0 μF
Li 0 mH
