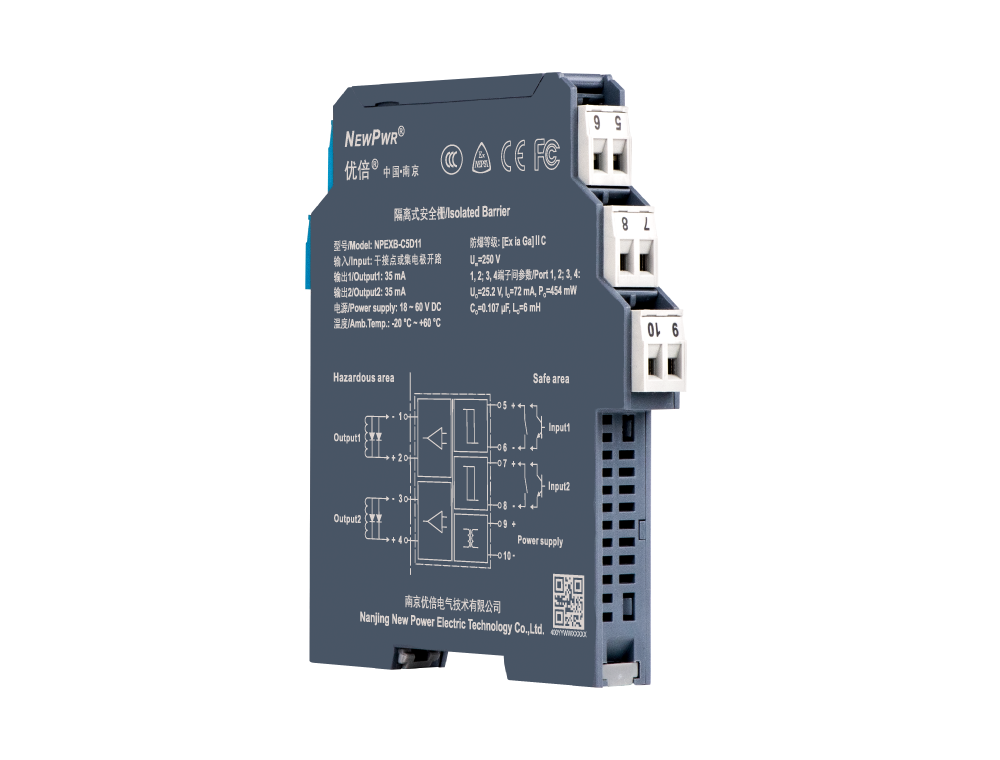

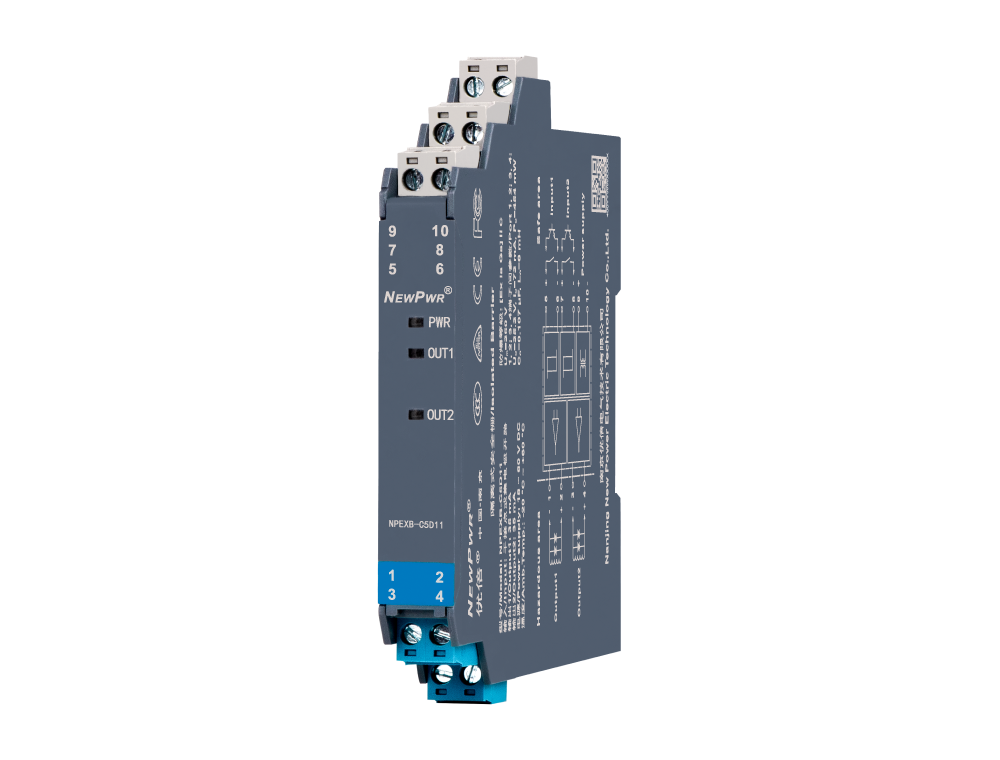

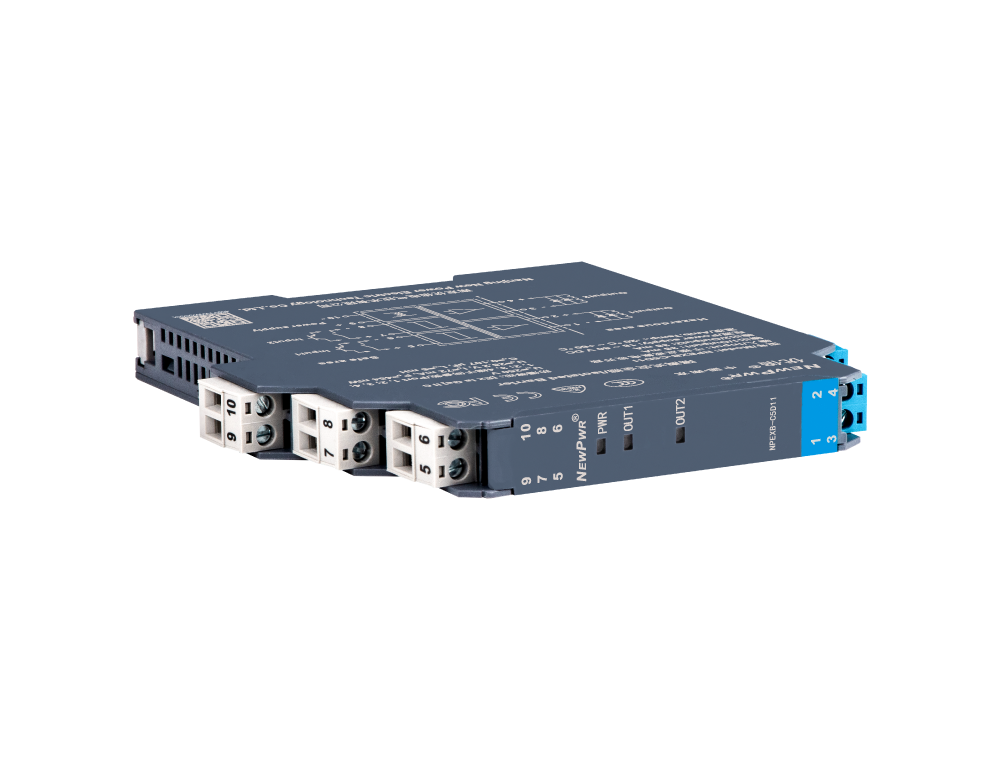

NPEXB-C5D11

开关量输出型安全栅，将安全区的电源通过干接点或集电极开路信号节制方式，驱动危险区的本安小功率设备。如电磁阀、声光报警器等本安设备。该产品必要独立供电，输入、输出和电源三端隔离。
3118云顶集团(中国区)官方网站 3118云顶集团(中国区)官方网站

输入

输出

通道

供电

分享
NPEXB-C5D11

【主题技术】


【装置与拆卸】






装置                                                                      拆卸




【技术参数】 电源 输入 输出 根基参数 EMC个性 工作环境 【机械个性】 机械个性 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 干接点或集电极开路
输出
输出电压 ＞ 8.75 V DC
输出电流 ≤ 35 mA
开路电压 21.5 V DC
根基参数
响应功夫 ＜ 20 ms
工作功耗 ≤ 2.4 W
EMC个性
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
利用场所 装置于安全区，可衔接0区、1区、2区；；ⅡA、ⅡB、ⅡC；；T4 ~ T6危险区的本安设备
工作环境
工作温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
机械个性
衔接方式 螺钉衔接
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方式 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCS, CCC
防爆等级 [Ex ia Ga]ⅡC
最高电压（Um） 250 V
Uo 25.2 V (1、2端子间；；3、4端子间)
Io 72 mA (1、2端子间；；3、4端子间)
Po 454 mW (1、2端子间；；3、4端子间)
Co 0.107 μF (1、2端子间；；3、4端子间)
Lo 6 mH (1、2端子间；；3、4端子间)
3118云顶集团(中国区)官方网站
NPPB-DIN 总线供电导轨
切合EN 60715，2根导电轨道插入35mm的DIN导轨中；；为所有装置在供电导轨上的C/K系列仪表提供直流供电；；尺度长度0.3m，0.35m，0.4m，0.7m；；削减布线和守护
3118云顶集团(中国区)官方网站
NPPB-BS210 I/O端子基座
衔接导轨BUS基座，外部供电通过基座的接线端子引入。若是选择了冗余电源？？？，此端子可不用选择。
3118云顶集团(中国区)官方网站
NPPB-BSC028 防尘盖
；；ね饴兜淖芟，凭据必要能够拆分组合。
3118云顶集团(中国区)官方网站
NPPB-SS5 限位器
用于地位固定，标配2个一组
3118云顶集团(中国区)官方网站
NPPB-TS35B 固定片
材质：金属铁，用于导轨承重加固，标配2片。
3118云顶集团(中国区)官方网站
NPEXA-C11

一入一出

热电偶输入安全栅

cha
